Startseite›Alle Produkte›Segmentbacken Aluminium Ø170 mm · Spitzverzahnung 1,5×60° · Nut 12 · 6-Zoll-Futter Kitagawa, Schunk NCK, SMW u.a. · Satz (3 St.)

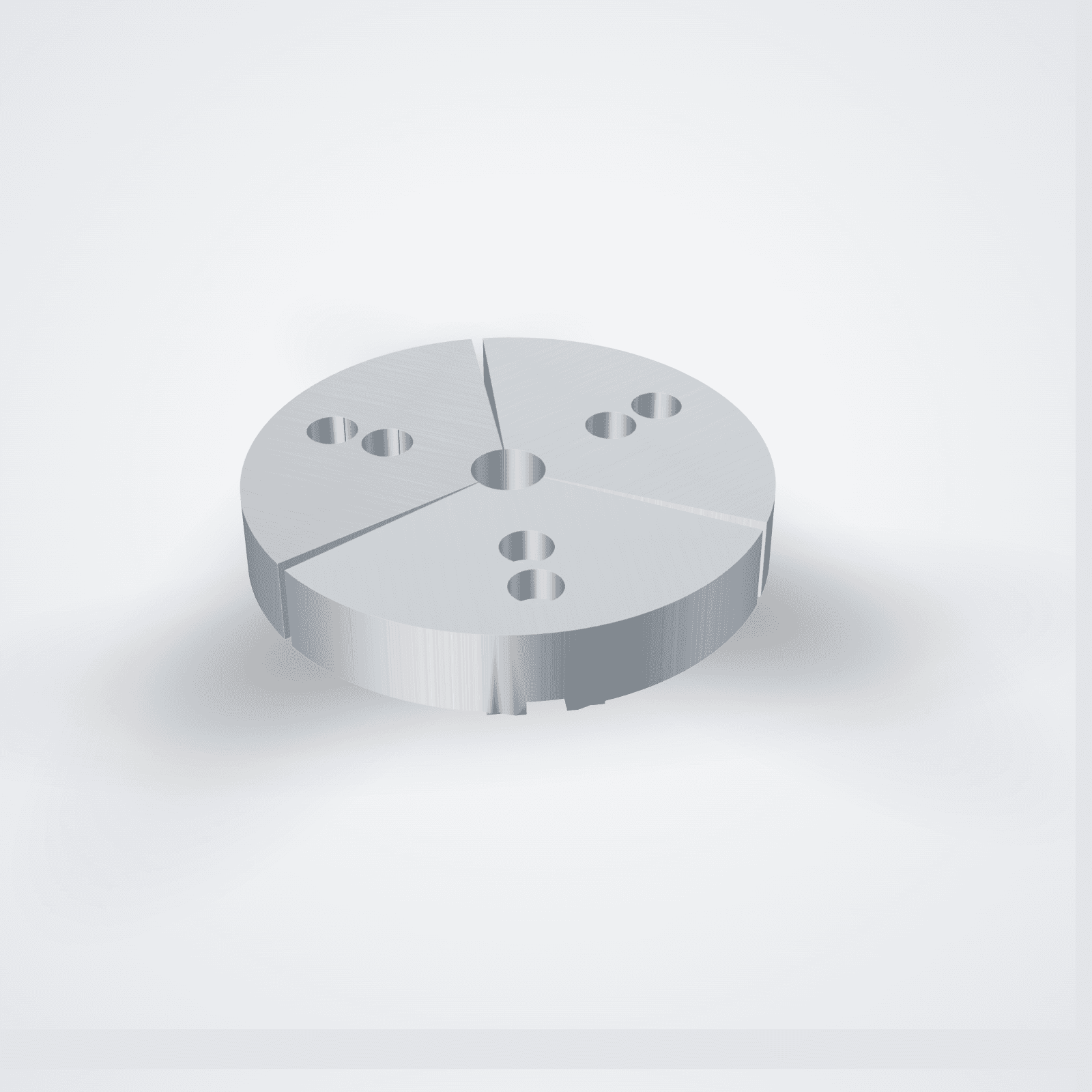

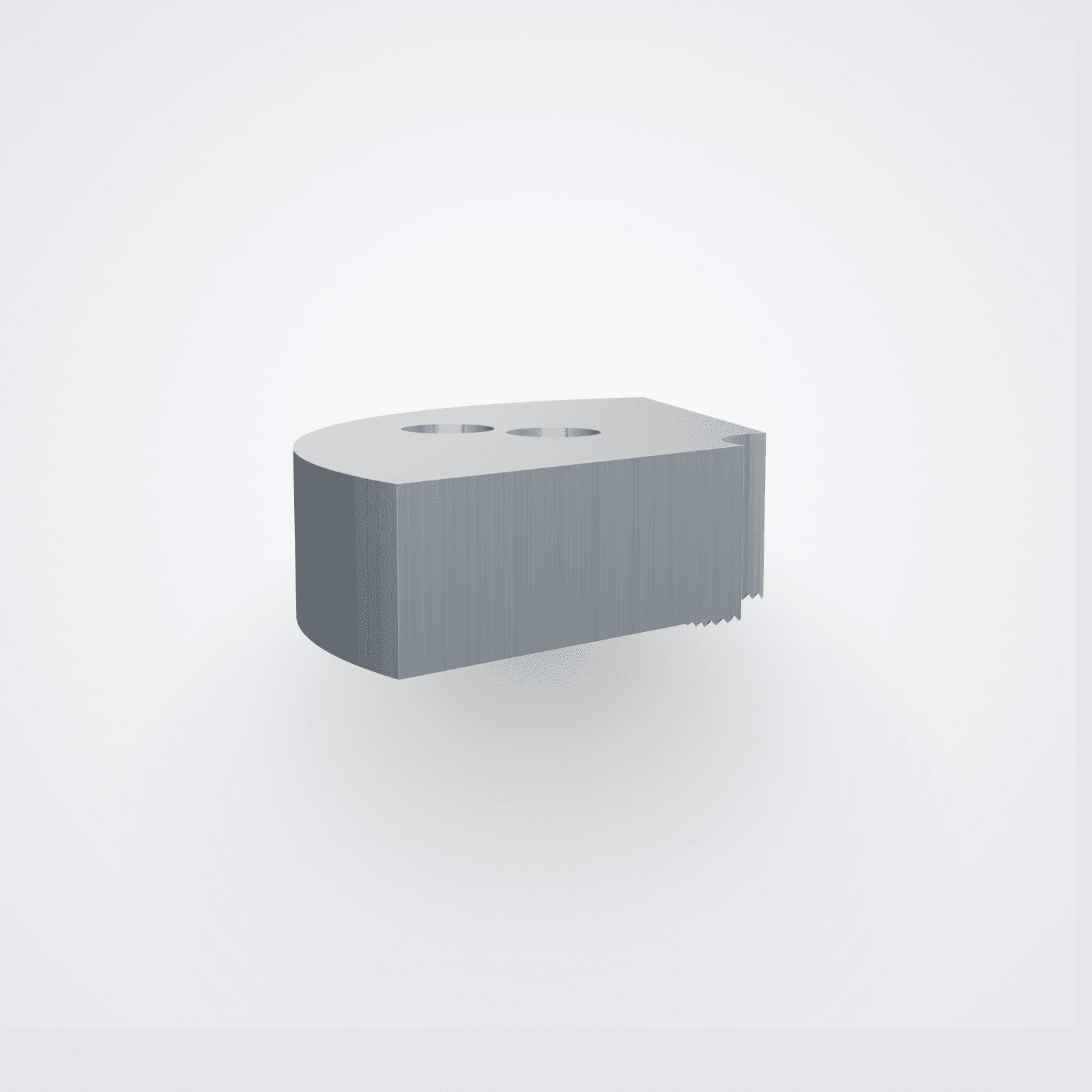

Segmentbacken Aluminium Ø170 mm · Spitzverzahnung 1,5×60° · Nut 12 · 6-Zoll-Futter Kitagawa, Schunk NCK, SMW u.a. · Satz (3 St.)
Artikelnummer
WBA-15-12-170-SEG
Strobel Industry · Eigenfertigung
Weiche Spannbacken aus eigener CNC-Fertigung in Deutschland. Versand in 3-5 Werktagen.
Beschreibung
Segmentbacken Ø 170 mm zum Ausdrehen, 3×120°, Höhen 30/50/80 mm. Spitzverzahnung 1,5×60°, Nut 12 mm, 6-Zoll-Klasse. Gefräst bei Strobel Industry auf eigenen CNC-Maschinen in Deutschland. Versand innerhalb von 3-5 Werktagen. Schnittstelle: Spitzverzahnung 1,5×60°, Nutbreite 12 mm (H8), Schrauben 2x M10, Lochabstand 20 mm. 6-Zoll-Klasse, JP/KR/TW + Schunk NCK (6-Zoll-Klasse). Passend u.a. für: Forkardt Keilhaken-Futter mit Nut MS12 — Modell bitte anfragen, Kitagawa B206 (169 mm), Kitagawa BB-206 (169 mm), Samchully HCH-06, Samchully HS-06, AutoStrong N-206 (169 mm), HOWA HO15M6, MMK Matsumoto HA6-Serie (6″), Schunk ROTA NCK plus 169 (169 mm), Bison 2405-K Ø169 (169 mm). Herstellernamen dienen ausschließlich als Kompatibilitätsangabe. Maße: Ø 170 mm, Höhen 30/50/80 mm. Werkstoff: Aluminium. Lieferumfang: Satz = 3 Backen, ohne Nutensteine/Schrauben.
Kurzdaten
- Artikelnummer
- WBA-15-12-170-SEG
- Verpackungseinheit
- 1 Satz (3 Segmente)
Passt das auf Ihr Futter?
Vier Maße entscheiden. Vergleichen Sie sie mit Ihrem Futter oder Ihrer bisherigen Backe, das dauert keine zehn Sekunden.
Schnittstelle dieser Backe
- 1VerzahnungSpitzverzahnung 1,5×60°

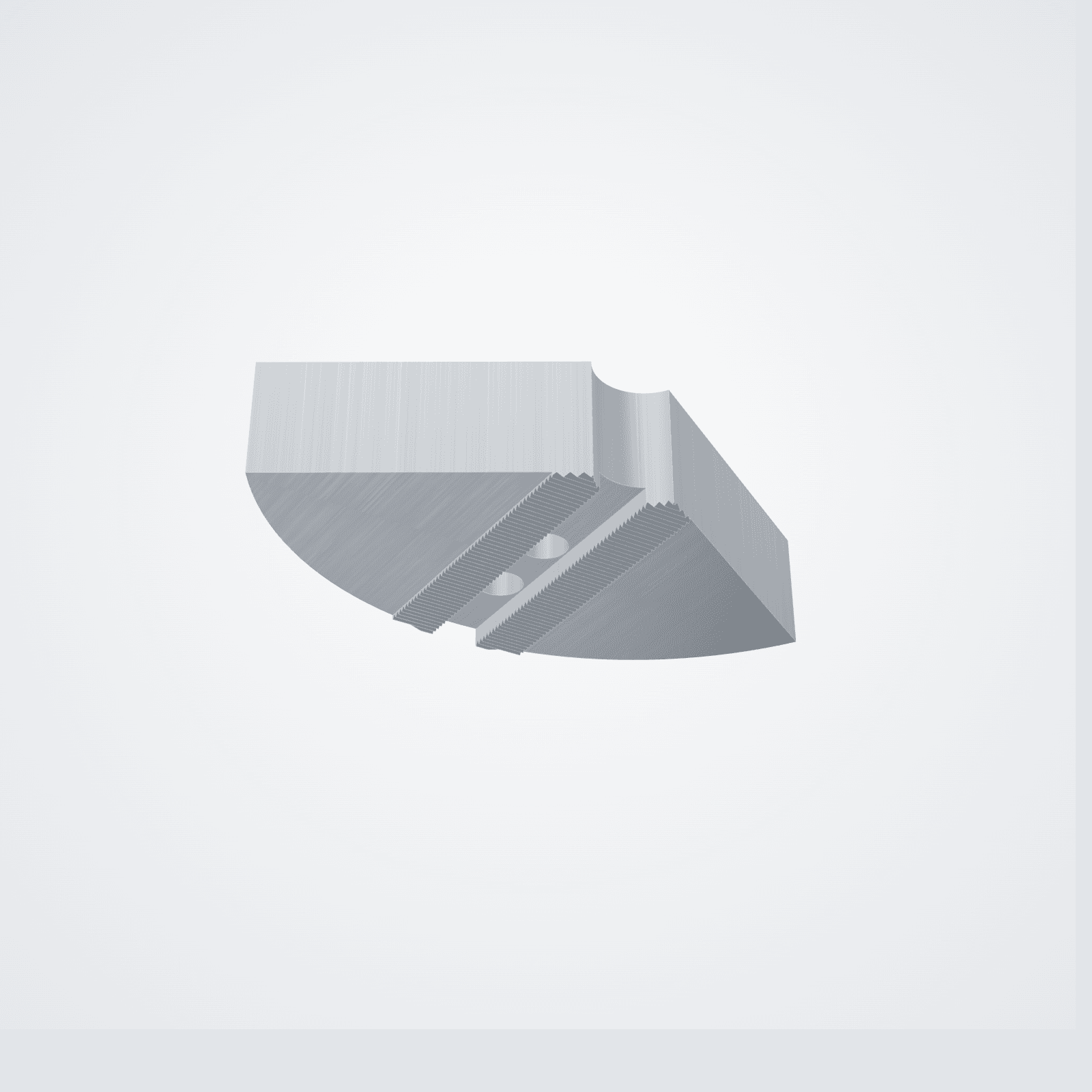

Zahnprofil auf der Unterseite der Backe. Im Zweifel die Zeichnung (PDF) herunterladen und auflegen.
- 2Nutbreite12 mm (H8)
Breite der Quernut, mit dem Messschieber an der vorhandenen Backe messen.
- 3Backenschrauben2x M10
Gewindegröße der Spannschrauben, meist im Futterhandbuch angegeben.
- 4Lochabstand20 mm
Abstand der beiden Schraubenbohrungen, Mitte zu Mitte.
Stimmen alle vier Angaben, passt die Backe mechanisch auf Ihr Futter.
Futter mit dieser Schnittstelle
- Kitagawa B206169 mm
- Kitagawa BB-206169 mm · Angabe zu prüfen
- Samchully HCH-06HCH · Angabe zu prüfen
- Samchully HS-06HS · Angabe zu prüfen
- AutoStrong N-206169 mm · Angabe zu prüfen
- HOWA HO15M6HO15M · Angabe zu prüfen
- MMK Matsumoto HA6-Serie (6″)HA · Angabe zu prüfen
- Schunk ROTA NCK plus 169169 mm · Angabe zu prüfen
- Bison 2405-K Ø169169 mm · Angabe zu prüfen
Jedes Modell mit Maßblatt und passenden Artikeln.
Unsicher, ob es passt? Nennen Sie uns Futterhersteller, Typ und Größe, wir gleichen die Maße für Sie ab. Und falls doch etwas nicht passt: Für Verbraucher gilt das 14-tägige Widerrufsrecht.
Passform prüfen lassenHerstellernamen dienen ausschließlich als Kompatibilitätsangabe.
Versand in 3-5 Werktagen
Versand in 3-5 Werktagen
Persönliche Beratung
Von Zerspanern für Zerspaner
CAD & Datenblätter
Zu jeder Backe
Spannbacken
Aufsatz- und Segmentbacken aus einem Programm
Spezifikationen
Stammdaten und technische Daten dieses Artikels
Stammdaten
| Artikelnummer | WBA-15-12-170-SEG |
| Verpackungseinheit | 1 Satz (3 Segmente) |
Technische Daten
| Form | Segmentbacke (3×120°) |
| Höhen | 30 / 50 / 80 mm |
| Klasse | 6-Zoll-Klasse |
| Material | Aluminium EN AW-6082 (AlMgSi1) |
| Nuttiefe | 5 mm (ab Verzahnungsfläche) |
| Fertigung | 100 % Eigenfertigung Strobel Industry GbR (Deutschland) |
| Nutbreite | 12 mm (H8) |
| Schrauben | 2x M10 |
| Verzahnung | Spitzverzahnung 1,5×60° |
| Durchmesser | 170 mm |
| Lochabstand | 20 mm |
| Senkbohrung | Ø 11 / Senkung Ø 17 × 11 mm tief |
| Lieferumfang | Satz = 3 Backen, ohne Nutensteine/Schrauben |
| Verfügbarkeit | Versand in 3-5 Werktagen |
| Kompatible Futter | Forkardt Keilhaken-Futter mit Nut MS12 — Modell bitte anfragen, Kitagawa B206 (169 mm), Kitagawa BB-206 (169 mm), Samchully HCH-06, Samchully HS-06, AutoStrong N-206 (169 mm), HOWA HO15M6, MMK Matsumoto HA6-Serie (6″), Schunk ROTA NCK plus 169 (169 mm), Bison 2405-K Ø169 (169 mm) |
Abmessungen je Höhe
| Artikelnummer | Ø × H (mm) | Gewicht (kg/Satz) |
|---|---|---|
| WBA-15-12-170-30-SEG | Ø 170 × 30 | 1,6 |
| WBA-15-12-170-50-SEG | Ø 170 × 50 | 2,7 |
| WBA-15-12-170-80-SEG | Ø 170 × 80 | 4,5 |

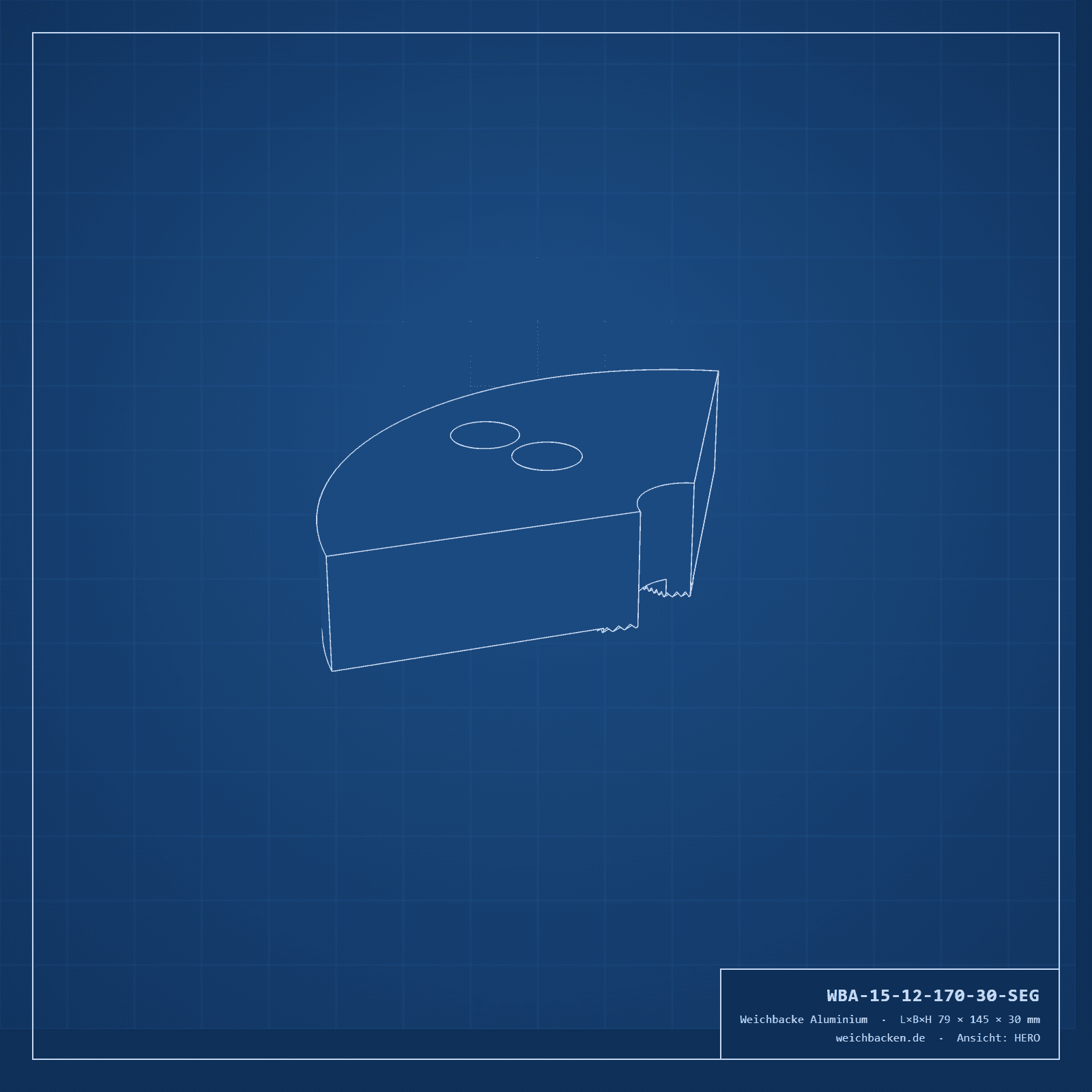

Maßbild aus der Werkstattzeichnung zu WBA-15-12-170-30-SEG. Die übrigen Artikel dieser Familie unterscheiden sich nur in der Höhe.
Häufige Fragen zu diesem Artikel
Die Dinge, die vor dem Bestellen meistens noch offen sind.
Passt diese Backe auf mein Drehfutter?
Diese Backe hat Spitzverzahnung 1,5×60°, Nutbreite 12 mm (H8) und 2× M10 im Lochabstand 20 mm. Stimmen diese drei Werte mit Ihrer Grundbacke überein, passt sie — der Name des Futterherstellers spielt dabei keine Rolle. Nach Katalogdaten passend sind unter anderem Kitagawa B206 (169 mm), Kitagawa BB-206 (169 mm), Samchully HCH-06.
Auf welchen Durchmesser drehe ich diese Segmentbacke aus?
Die Angabe 170 mm ist das Ausdrehmaß-Feld des Segments und muss zum Spanndurchmesser Ihres Werkstücks passen. Ausgedreht wird auf der eigenen Maschine unter Betriebs-Spanndruck und in Spannrichtung vorgespannt. Erst dadurch entsteht die große Anlagefläche, die den Verformungsvorteil ausmacht.
Was gehört zum Satz, und was brauche ich zusätzlich?

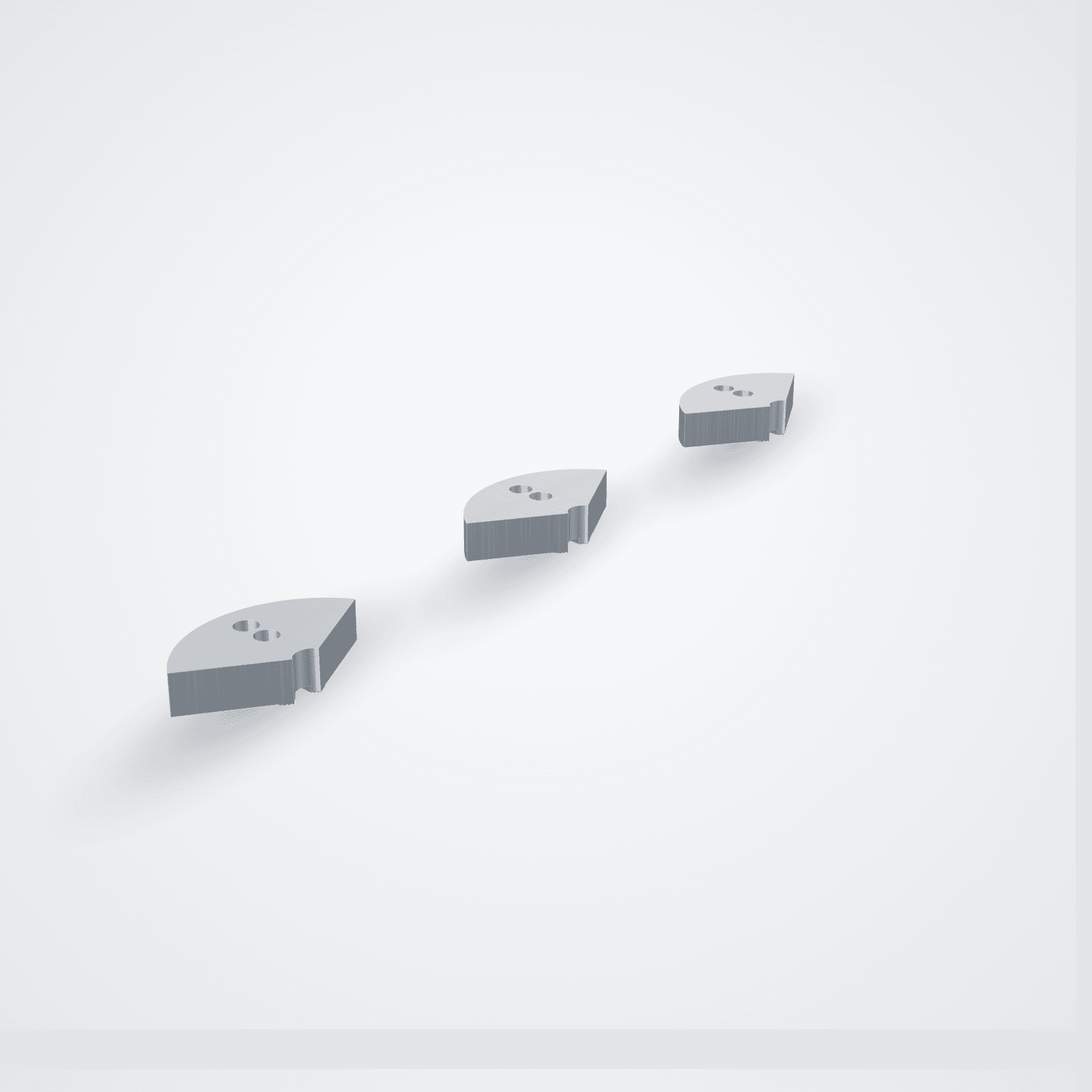

Satz = 3 Backen, ohne Nutensteine/Schrauben. Einzelne Backen verkaufen wir nicht: Die drei Backen eines Satzes werden gemeinsam ausgedreht und behalten ihre Position im Futter, eine einzeln nachgekaufte Backe zerstört den Rundlauf. Zusätzlich brauchen Sie drei Nutensteine für Nut 12 mm und sechs Schrauben M10 in Länge gleich Backenhöhe — beides gibt es im Zubehör, sofern es nicht ohnehin am Futter verbleibt.
Wie schnell ist ein Backensatz lieferbar?
Jede Bestellung geht innerhalb von 3–5 Werktagen bei uns raus, direkt aus der eigenen Fertigung. Dazu kommt die Laufzeit von DHL oder UPS.
Wann Segmentbacken statt normaler Weichbacken?
Segmentbacken vergrößern die Anlagefläche auf einen Großteil des Umfangs. Das verteilt die Spannkraft und reduziert die Punktbelastung, ideal für dünnwandige Ringe, Büchsen und Gehäuse, die unter drei schmalen Backen oval würden. Für kompakte, steife Werkstücke reichen normale Aufsatzbacken; Segmentbacken sind das Werkzeug für verformungsempfindliche Teile.
Mehr davon steht in den häufigen Fragen.
