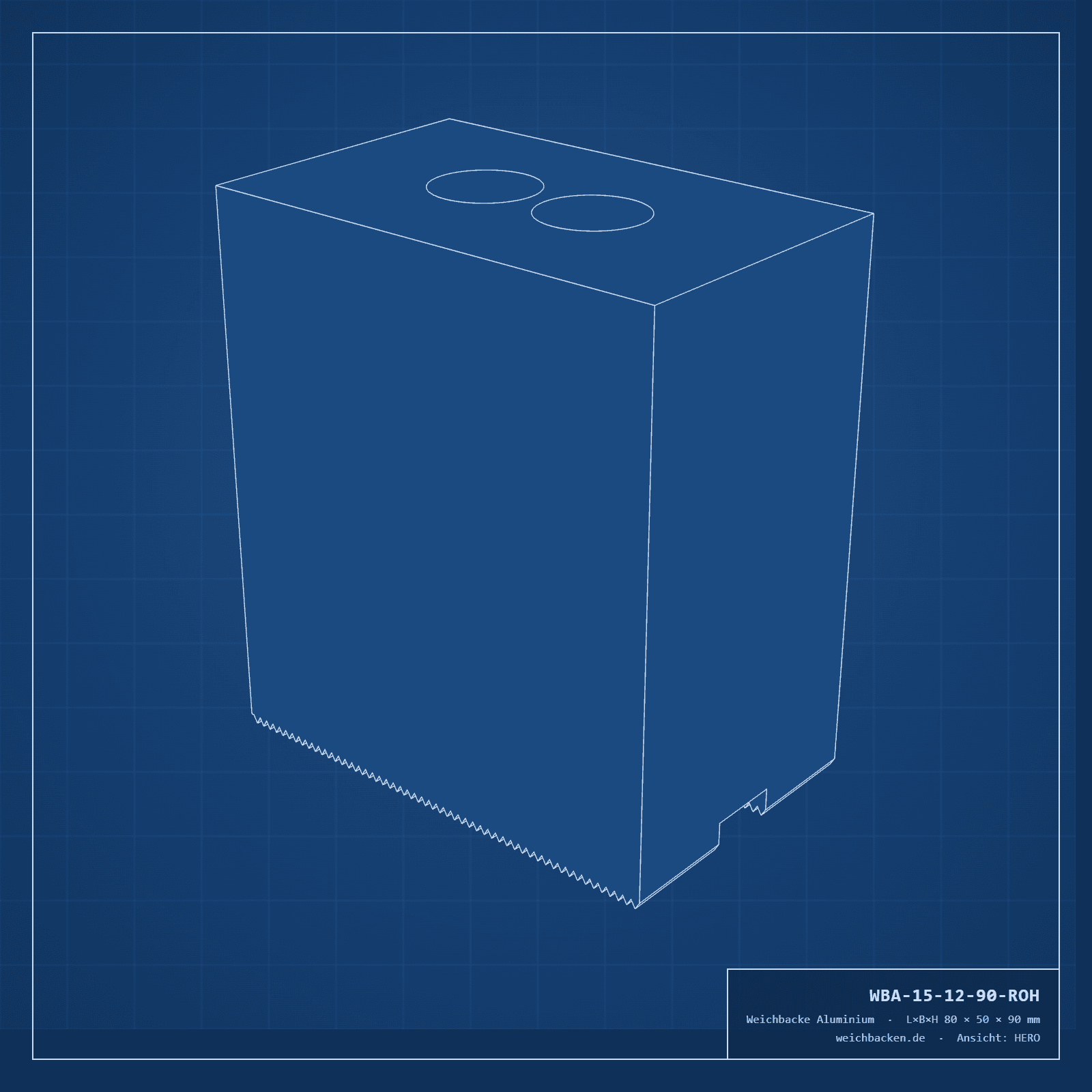

Backenrohlinge Aluminium 80×50×90 mm · Spitzverzahnung 1,5×60° · Nut 12 · 6-Zoll-Futter Kitagawa, Schunk NCK, SMW u.a. · Satz (3 St.)

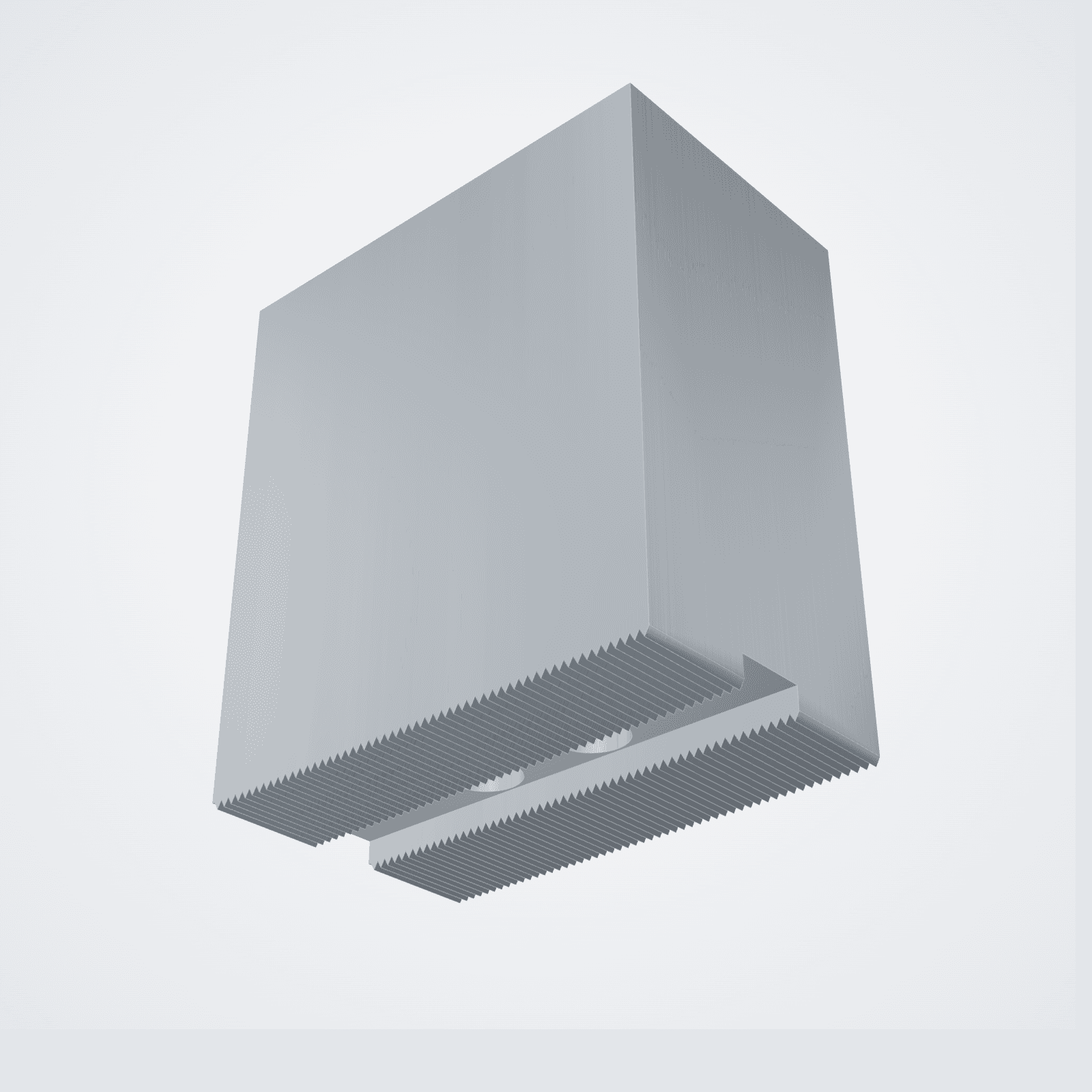

Diese Backe hat Spitzverzahnung 1,5×60°, Nutbreite 12 mm (H8) und 2× M10 im Lochabstand 20 mm. Stimmen diese drei Werte mit Ihrer Grundbacke überein, passt sie — der Name des Futterherstellers spielt dabei keine Rolle. Nach Katalogdaten passend sind unter anderem Kitagawa B206 (169 mm), Kitagawa BB-206 (169 mm), Samchully HCH-06.

Bei dieser Backe steht Material bis 36,5 mm ab Spannseite zur Verfügung, dahinter beginnt die Senkbohrung. Weichbacken werden nicht fertig geliefert, sondern in der eigenen Maschine auf das Werkstückmaß ausgedreht, unter Betriebs-Spanndruck und in Spannrichtung vorgespannt. Erst dadurch entsteht der vollflächige Sitz und ein Rundlauf von typisch 5 bis 15 µm.

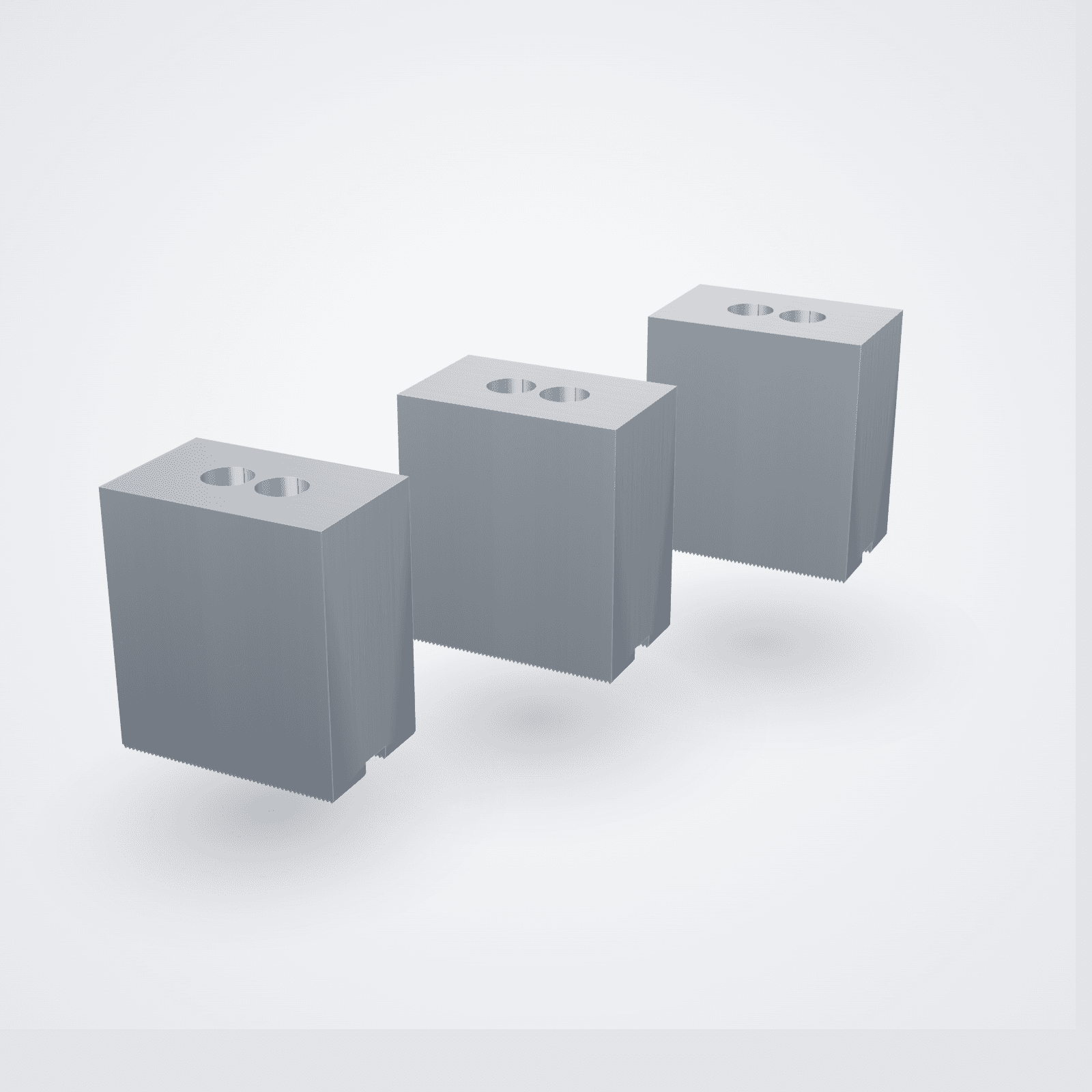

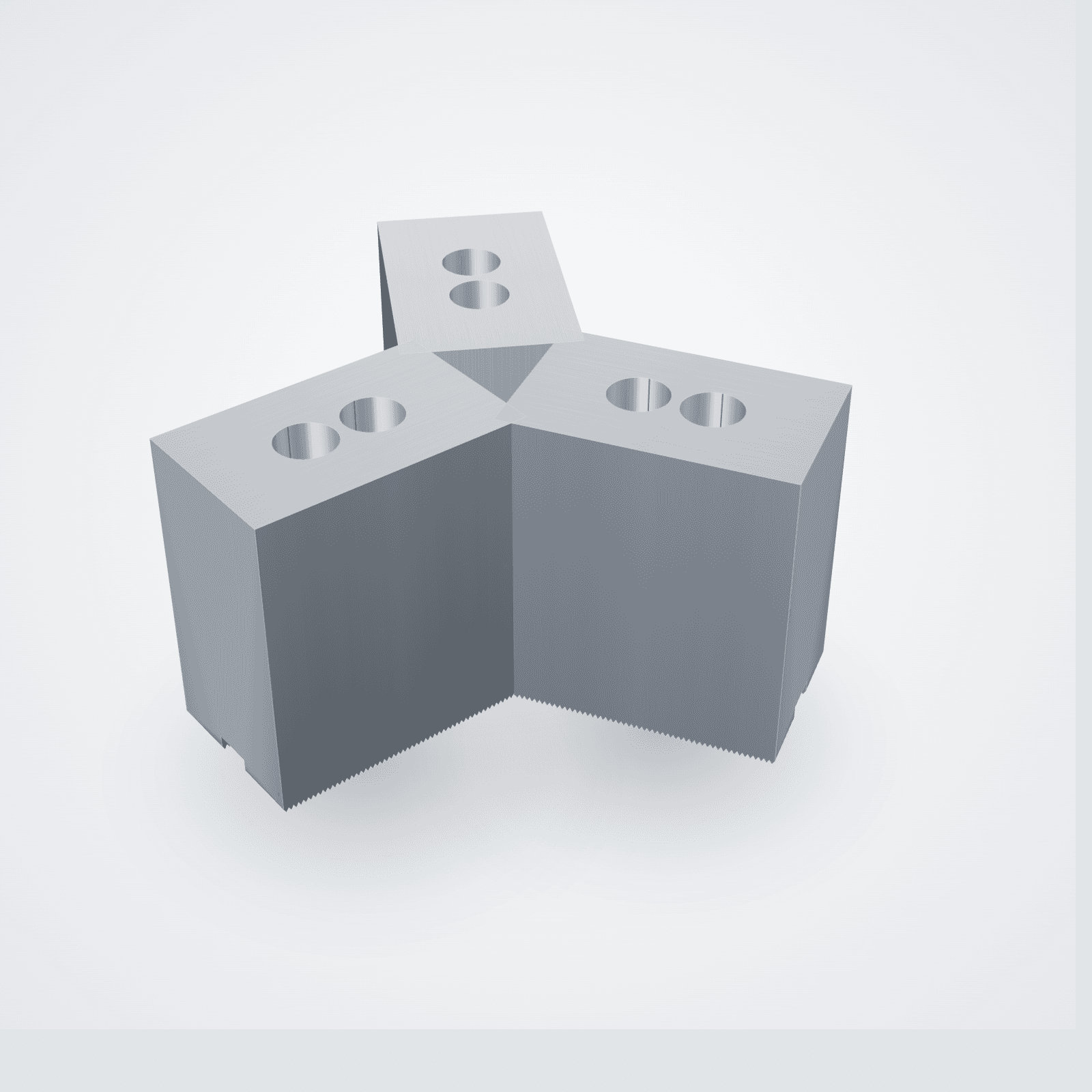

Satz = 3 Backen, ohne Nutensteine/Schrauben. Einzelne Backen verkaufen wir nicht: Die drei Backen eines Satzes werden gemeinsam ausgedreht und behalten ihre Position im Futter, eine einzeln nachgekaufte Backe zerstört den Rundlauf. Zusätzlich brauchen Sie drei Nutensteine für Nut 12 mm und sechs Schrauben M10 in Länge gleich Backenhöhe — beides gibt es im Zubehör, sofern es nicht ohnehin am Futter verbleibt.

Jede Bestellung geht innerhalb von 3–5 Werktagen bei uns raus, direkt aus der eigenen Fertigung. Dazu kommt die Laufzeit von DHL oder UPS.

Bewährt ist EN AW-6082 (AlMgSi1), die verbreitetste Aluminiumlegierung in der CNC-Bearbeitung: gut zerspanbar, als aushärtbare Legierung deutlich fester als reines Aluminium, korrosionsbeständig und eloxierbar. Für Stahlbacken 16MnCr5, der sich bei Bedarf später einsatzhärten lässt. Auch Werkzeugstähle wie 1.2842 werden verwendet, sind aber teurer in der Zerspanung. Wichtiger als die Legierung: spannungsarmes Material und saubere, rechtwinklige Anlageflächen.
