Über die Kategorie
Segmentbacken — spannen ohne das Werkstück zu verformen.

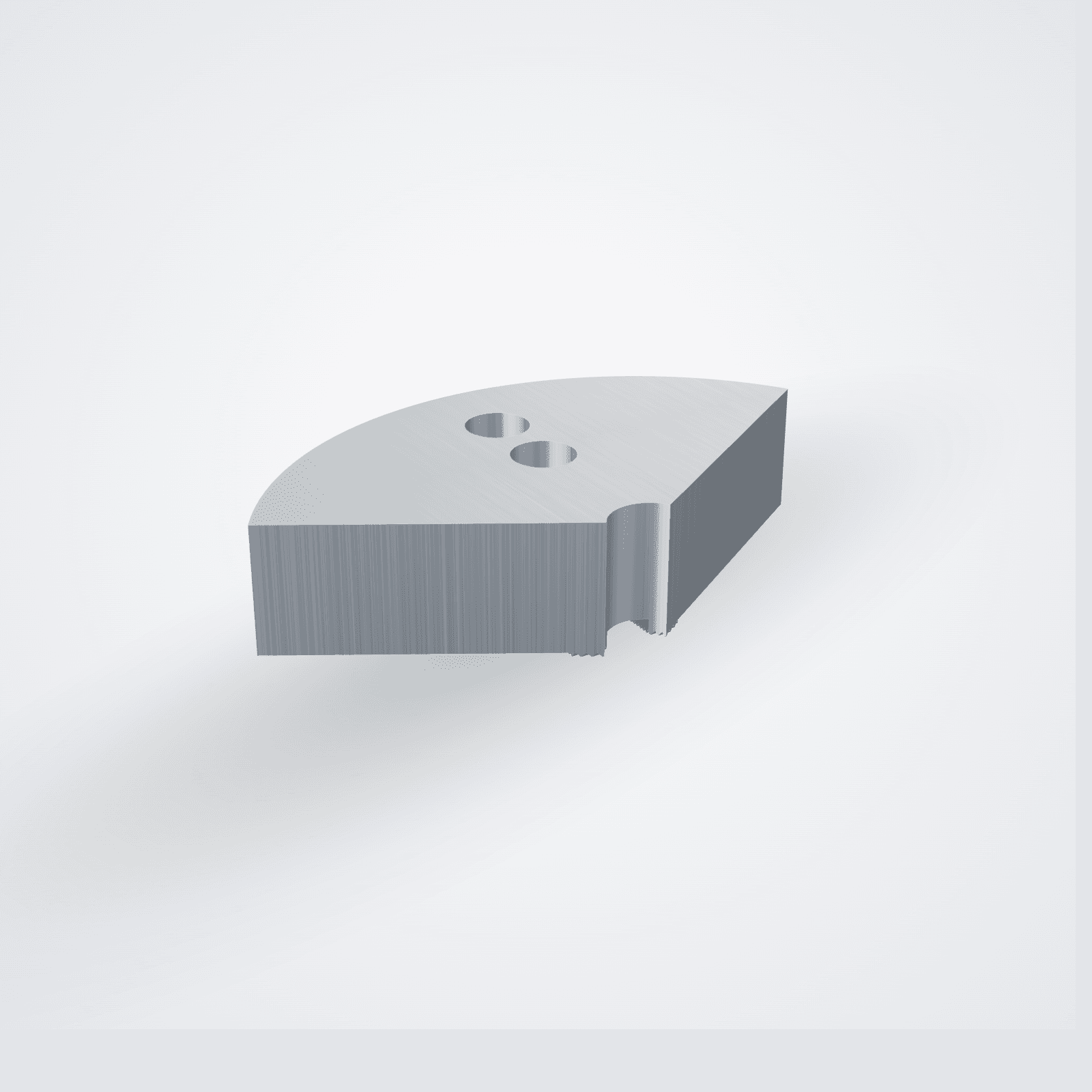

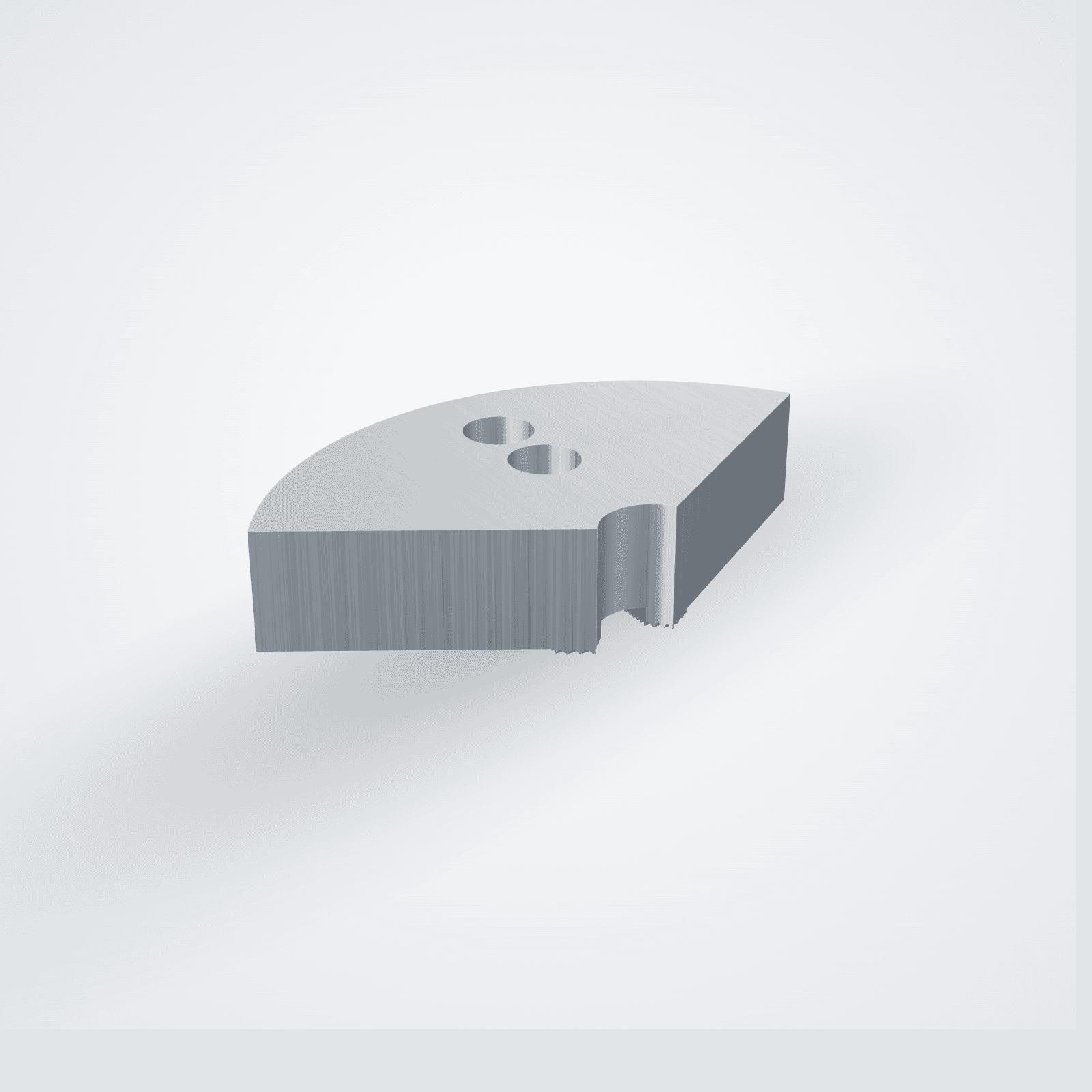

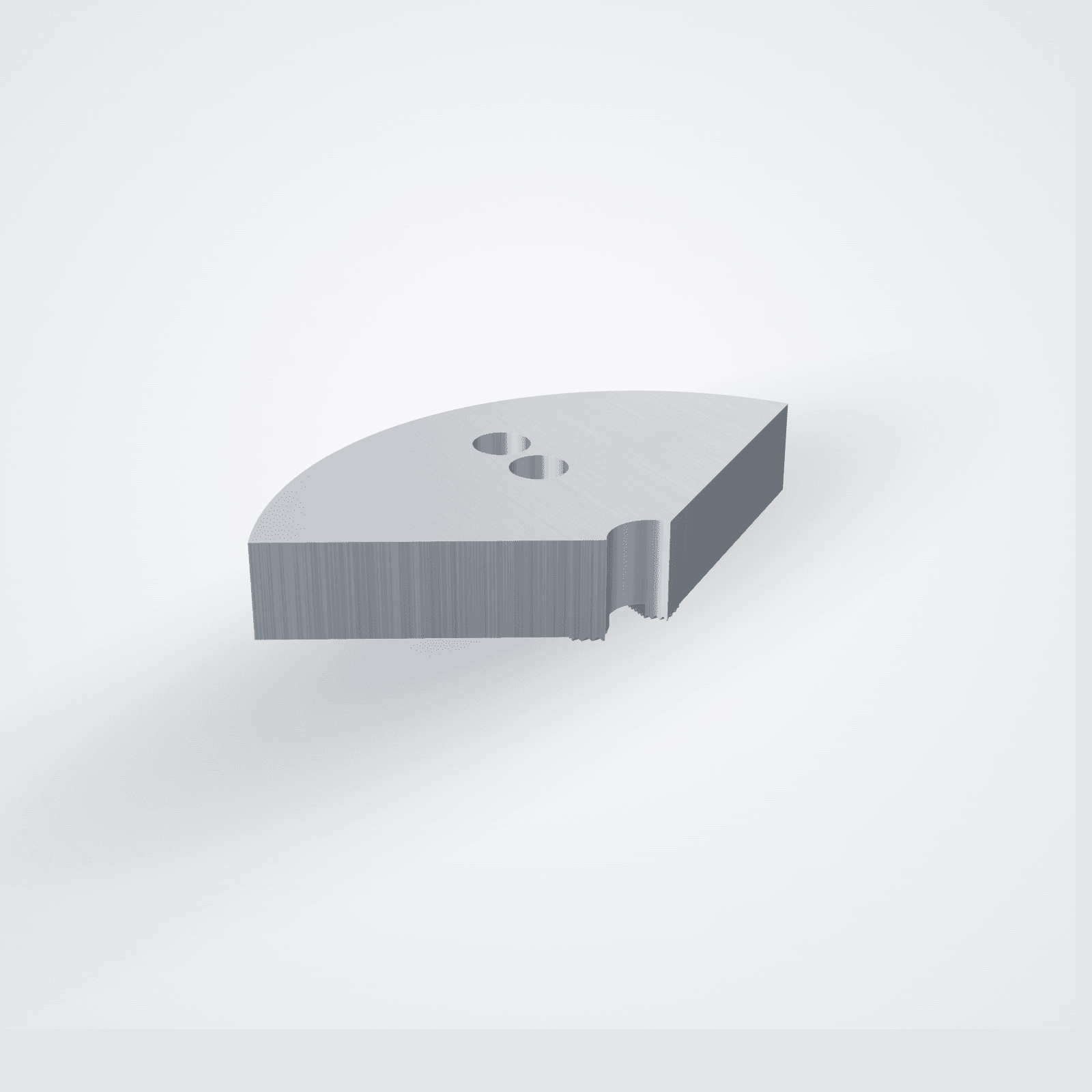

Segmentbacken sind Kreissegmente von je 120°, die zusammen nahezu den vollen Umfang des Werkstücks umschließen. Statt drei schmaler Kontaktstellen entsteht eine durchgehende Anlagefläche — die Spannkraft verteilt sich, die Flächenpressung sinkt.
Das ist die Antwort auf dünnwandige Ringe, Büchsen, Lagersitze und Gehäuseteile, die unter normalen Aufsatzbacken oval werden. Wir fertigen sie in Aluminium in den Durchmessern 170, 210 und 250 mm; auch sie werden vor dem Einsatz auf das Werkstückmaß ausgedreht.
So wählen Sie den richtigen Satz
Durchmesser wählen
Der angegebene Durchmesser ist das Ausdrehmaß-Feld des Segments. Er muss zum Spanndurchmesser Ihres Werkstücks passen — verfügbar sind 170, 210 und 250 mm.
Schnittstelle zuerst prüfen
Verzahnung, Nutbreite und Schraubenbild müssen zur Grundbacke passen — der Markenname des Futters ist dafür irrelevant. Im Zweifel prüfen wir Ihre Futterbezeichnung kostenlos.
Spanndruck reduzieren
Segmentbacken erlauben es, mit deutlich weniger Druck sicher zu spannen. Genau darin liegt der Verformungsvorteil — den Spanndruck also nicht aus Gewohnheit stehen lassen.
Ausdrehen einplanen
Weichbacken werden nicht fertig geliefert, sondern in der eigenen Maschine auf das Werkstückmaß ausgedreht. Erst dadurch entsteht der vollflächige Sitz und der Rundlauf von typisch 5 bis 15 µm.
Häufige Fragen
Wann lohnen sich Segmentbacken gegenüber Aufsatzbacken?
Sobald das Werkstück unter drei schmalen Backen nachgibt — typischerweise bei dünnwandigen Ringen, Büchsen und Gehäusen, deren Wandstärke klein gegenüber dem Durchmesser ist. Für kompakte, steife Teile bringen Segmentbacken keinen Vorteil; dort reichen normale weiche Aufsatzbacken.
Müssen Segmentbacken auch ausgedreht werden?
Ja. Der Vorteil der großen Anlagefläche entsteht erst, wenn die Segmente exakt auf den Spanndurchmesser des Werkstücks ausgedreht sind. Ausgedreht wird wie bei normalen Weichbacken unter Betriebs-Spanndruck und in Spannrichtung vorgespannt.
Wie schnell wird geliefert?
Jede Bestellung geht innerhalb von 3-5 Werktagen bei uns raus — direkt aus der eigenen Fertigung. Dazu kommt die Laufzeit von DHL oder UPS.
Gibt es Mengenrabatt auf Weichbacken?
Ja. Ab 3 Sätzen erhalten Sie 5 %, ab 5 Sätzen 10 % und ab 10 Sätzen 15 % Rabatt. Die Staffel greift automatisch im Warenkorb, ohne Anfrage oder Kundenkonto. Alle Preise verstehen sich netto zuzüglich Umsatzsteuer.
