Kategorie
Backenrohlinge
Backenrohlinge aus Aluminium in Übermaß. Verzahnung, Längsnut und Senkbohrungen sind fertig bearbeitet und maßhaltig, Kontur und Spanndurchmesser drehen Sie selbst aus. Für Konturen außerhalb unseres Höhenrasters oder wenn aus einem Satz mehrere Aufspannungen entstehen sollen. Gefräst auf eigenen CNC-Maschinen in Deutschland.
Über die Kategorie
Backenrohlinge: Schnittstelle fertig, Kontur ist Ihre Sache.
Ein Backenrohling ist eine Aufsatzbacke im Übermaß. Die Schnittstelle zum Futter ist fertig gefräst und maßhaltig: Spitzverzahnung 1,5 × 60°, Längsnut und Senkbohrungen sitzen. Alles darüber, also Außenkontur, Stufen und Spanndurchmesser, drehen oder fräsen Sie selbst.
Das ist der Weg für Aufnahmen, die keine Standardbacke abbildet: mehrstufige Konturen, Anschläge, Ausdrehungen weit über die übliche Tiefe hinaus oder Sonderformen für ein einzelnes Werkstück. Wer nur einen Spanndurchmesser braucht, ist mit einer fertigen weichen Aufsatzbacke schneller und günstiger dran.
Gebräuchlich sind auch die Namen Rohbacken und Blankbacken. Gemeint ist dasselbe: volles Material über einer fertigen Schnittstelle, das Sie an Ihrer eigenen Drehmaschine auf Maß bringen.
So wählen Sie den richtigen Rohling
Nutbreite bestimmt die Größe

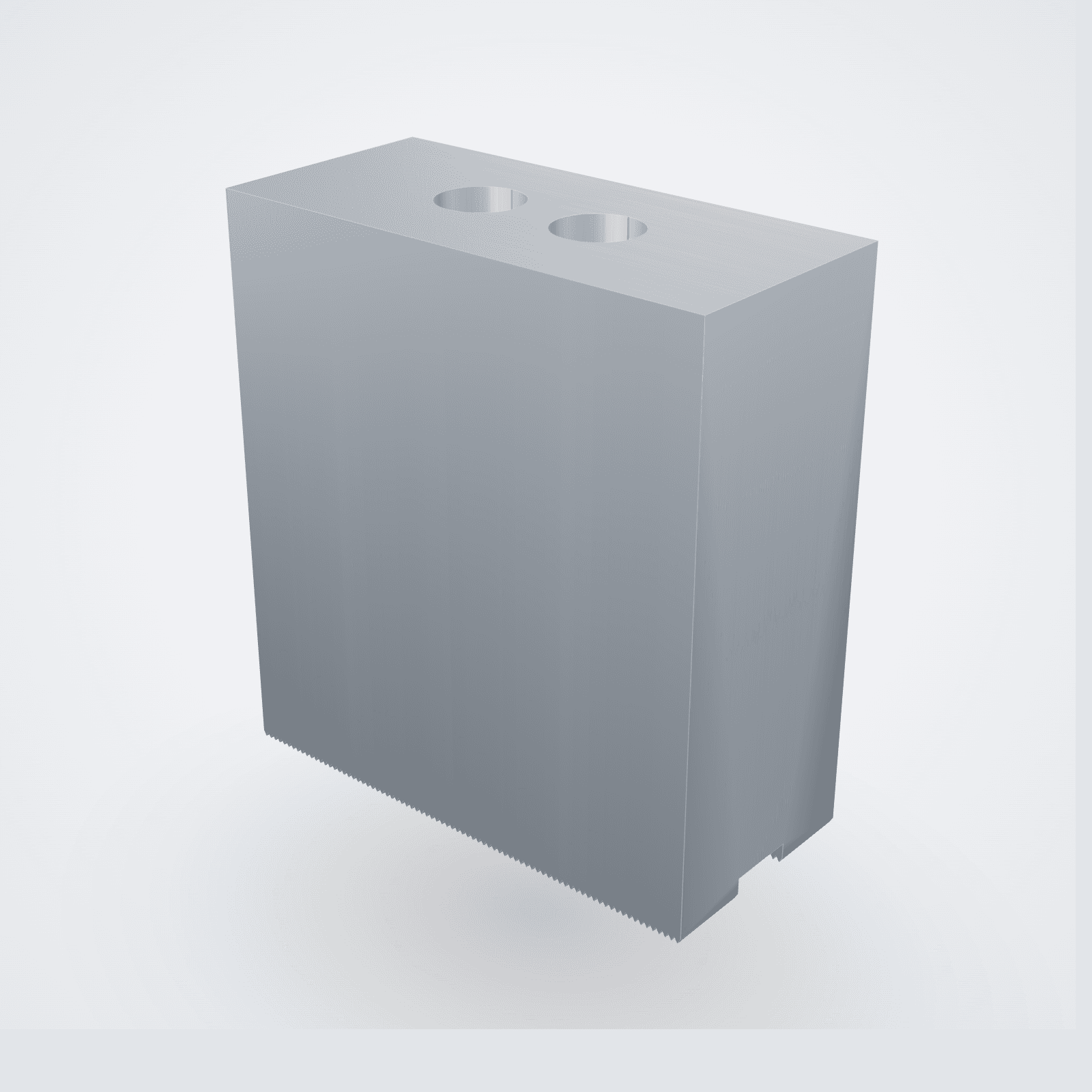

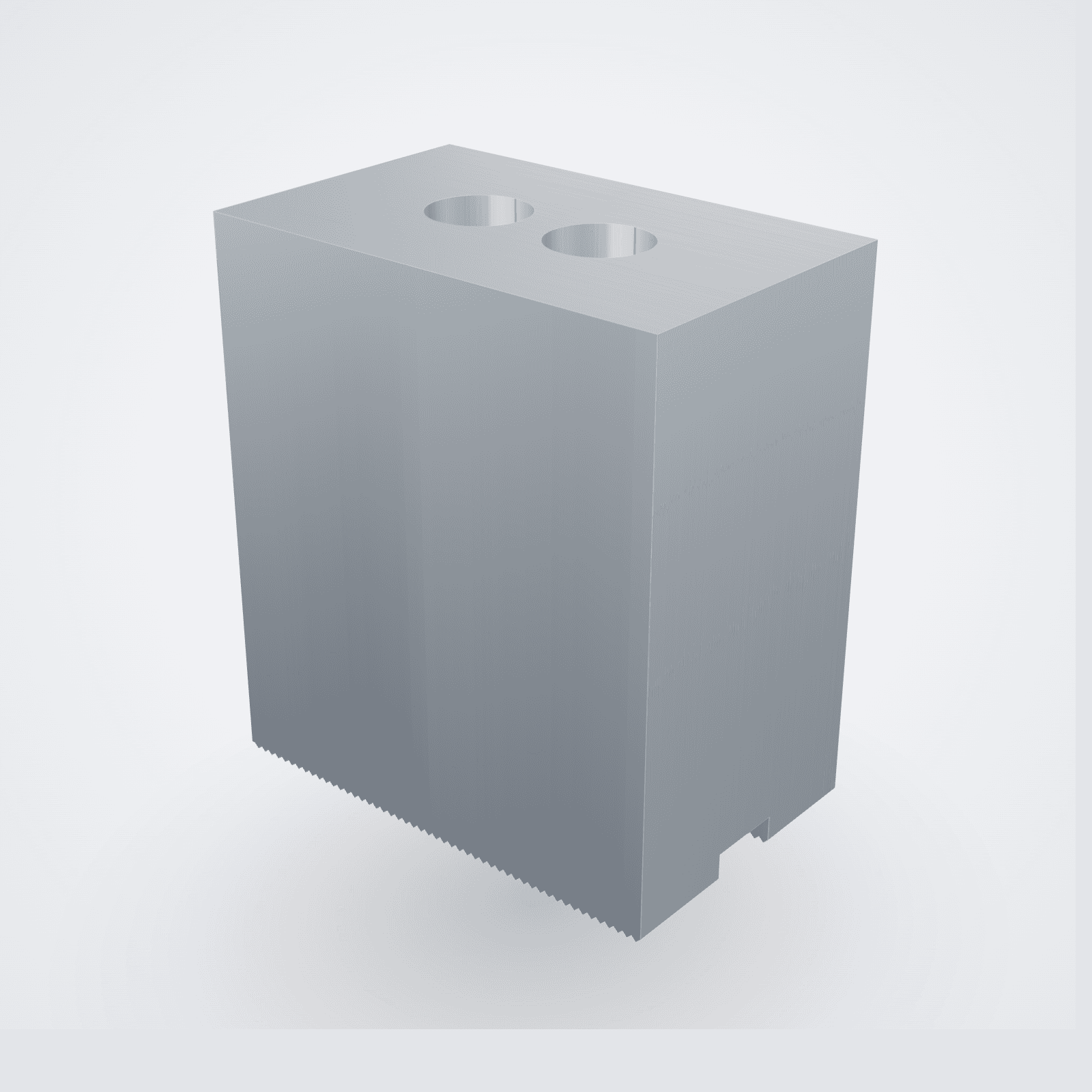

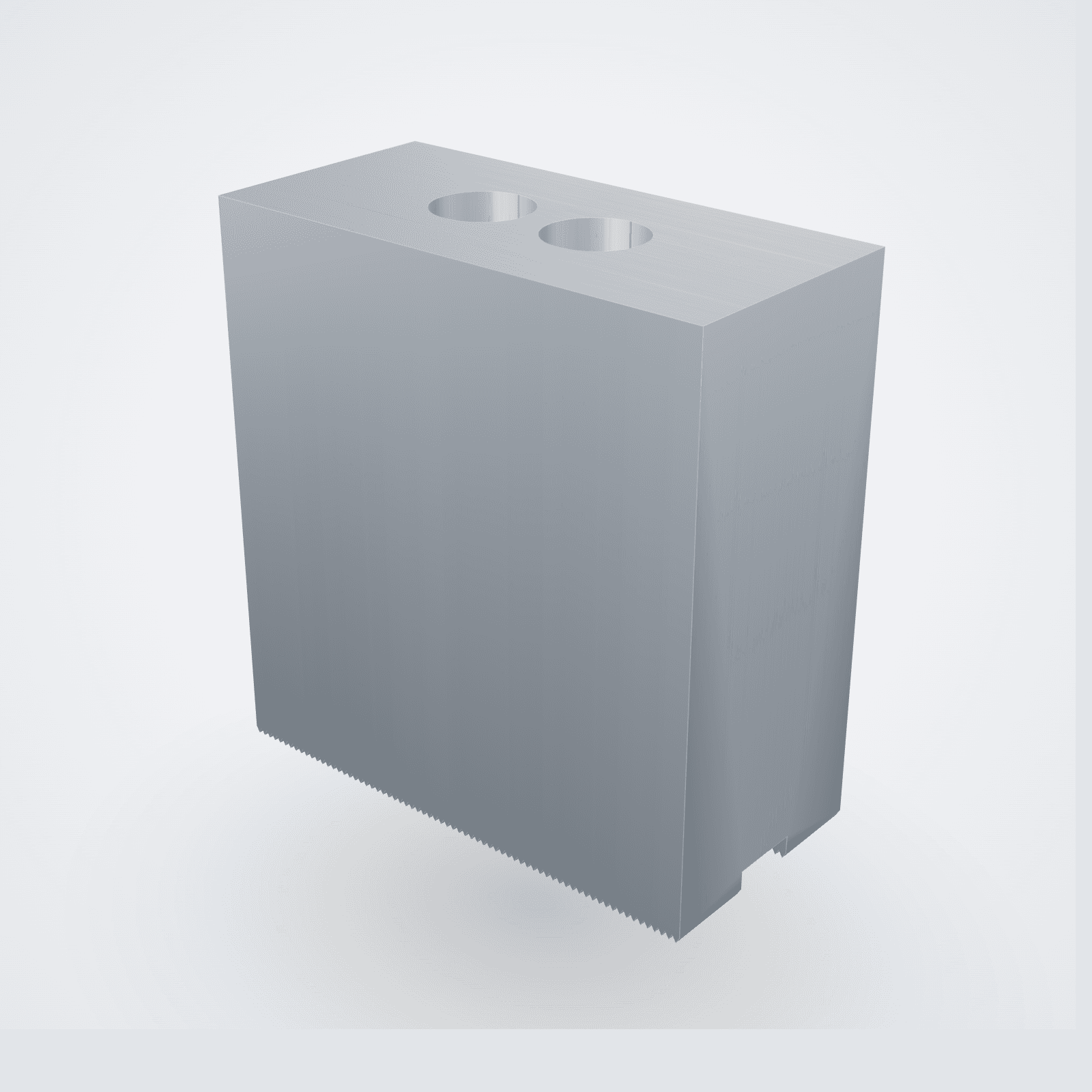

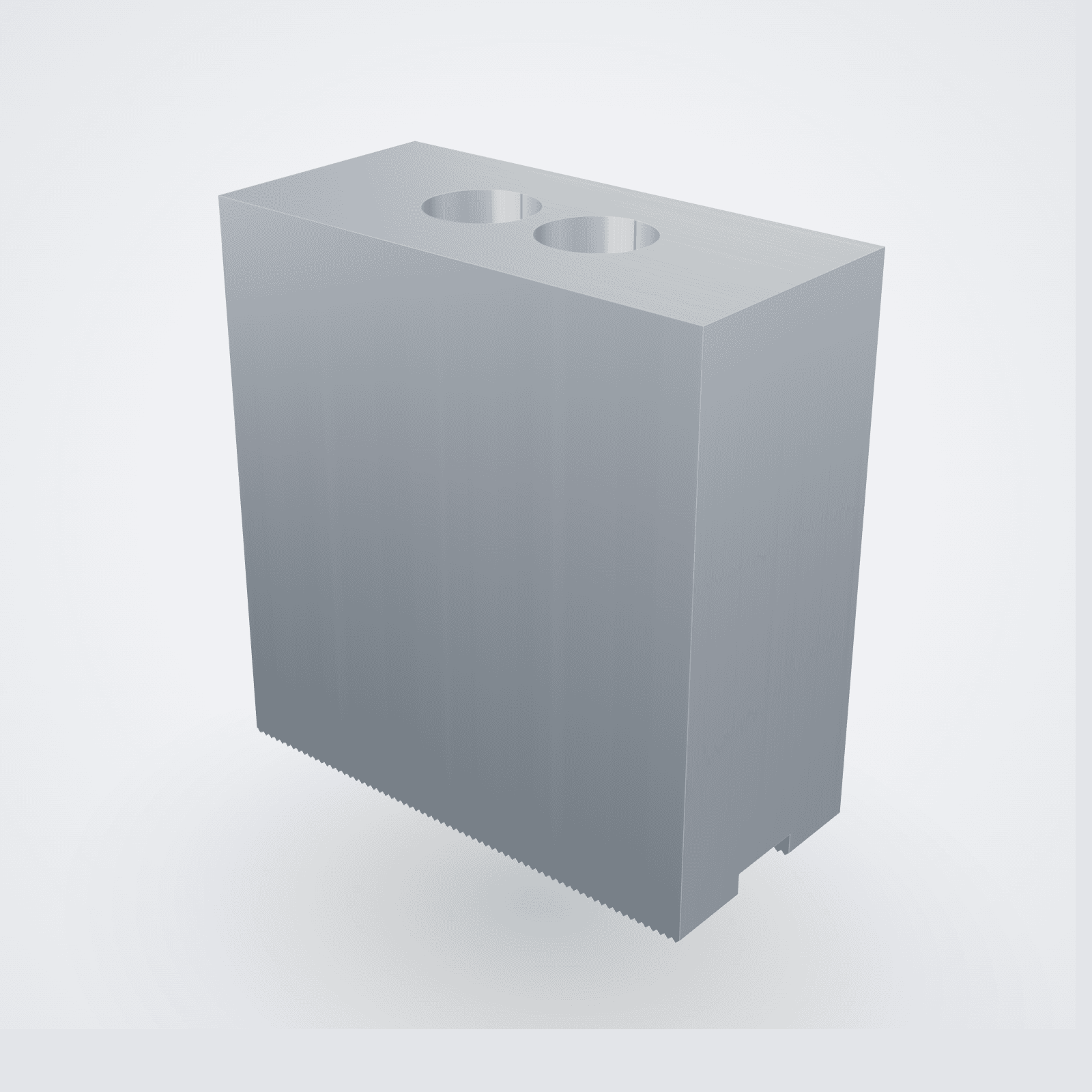

Drei Größen, jede an ihre Futterklasse gebunden: Nut 12 mit 2 × M10 als Rohmaß 80 × 50 × 90 mm für 6-Zoll-Futter, Nut 14 mit 2 × M12 als 105 × 50 × 110 mm für 8 Zoll, Nut 16 mit 2 × M12 als 120 × 55 × 130 mm für 10 Zoll.
Schnittstelle zuerst prüfen
Verzahnung, Nutbreite und Schraubenbild müssen zur Grundbacke passen, der Markenname des Futters ist dafür irrelevant. Im Zweifel prüfen wir Ihre Futterbezeichnung kostenlos.
Übermaß ist Absicht
Der Rohling ist in allen drei Achsen größer als die fertige Backe. Der Werkstoff, den Sie nicht brauchen, kommt herunter; was stehen bleibt, ist Ihre Kontur. Deshalb gibt es hier keine Höhenstaffel: Die Höhe entsteht beim Ablängen.
Ein Satz = 3 Backen
Bestelleinheit ist immer der komplette Satz aus drei Backen. Einzeln ergeben Weichbacken keinen Sinn, weil alle drei in einer Aufspannung gemeinsam ausgedreht werden. Nutensteine und Schrauben sind nicht enthalten.
Häufige Fragen
Wann nehme ich einen Rohling statt einer fertigen Aufsatzbacke?
Wenn die Kontur mehr können muss, als ein Spanndurchmesser abbildet: mehrstufige Aufnahmen, Anschläge, sehr tiefe Ausdrehungen oder Sonderformen. Für den Normalfall, also eine runde Spannfläche auf ein Werkstückmaß, ist die fertige weiche Aufsatzbacke schneller montiert und kostet weniger.
Was ist am Rohling schon bearbeitet?
Die komplette Schnittstelle zum Futter: Spitzverzahnung 1,5 × 60°, die Längsnut in H8 und die Senkbohrungen für die Backenschrauben im vorgegebenen Lochabstand. Diese Maße bestimmen die Passung und werden auf der Maschine gefertigt, nicht vom Kunden. Alles andere ist Rohmaß.
Warum Aluminium und nicht Stahl?
Aluminium wiegt rund ein Drittel von Stahl, ist deutlich schneller ausgedreht und schont die Werkstückoberfläche. Für die meisten Dreharbeiten ist das die bessere Wahl. Wir liefern derzeit ausschließlich Aluminium (EN AW-6082); eine Stahl-Ausführung in 16MnCr5 ist in Vorbereitung.
Wie schnell wird geliefert?
Jede Bestellung geht innerhalb von 3-5 Werktagen bei uns raus, direkt aus der eigenen Fertigung. Dazu kommt die Laufzeit von DHL oder UPS.
