Startseite›Alle Produkte›Segmentbacken Aluminium Ø210 mm · Spitzverzahnung 1,5×60° · Nut 14 · 8-Zoll-Futter Kitagawa, Schunk NCK, SMW u.a. · Satz (3 St.)

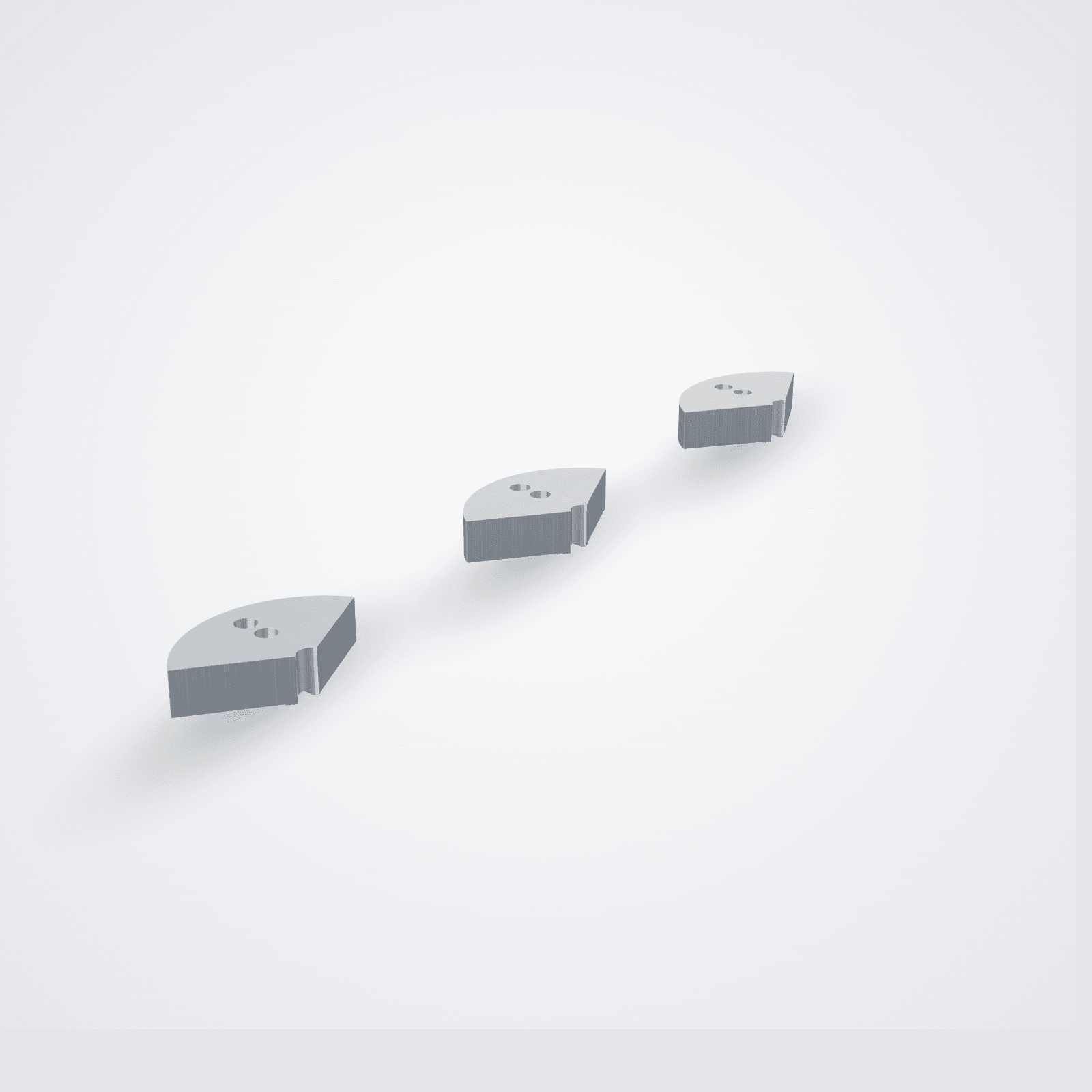

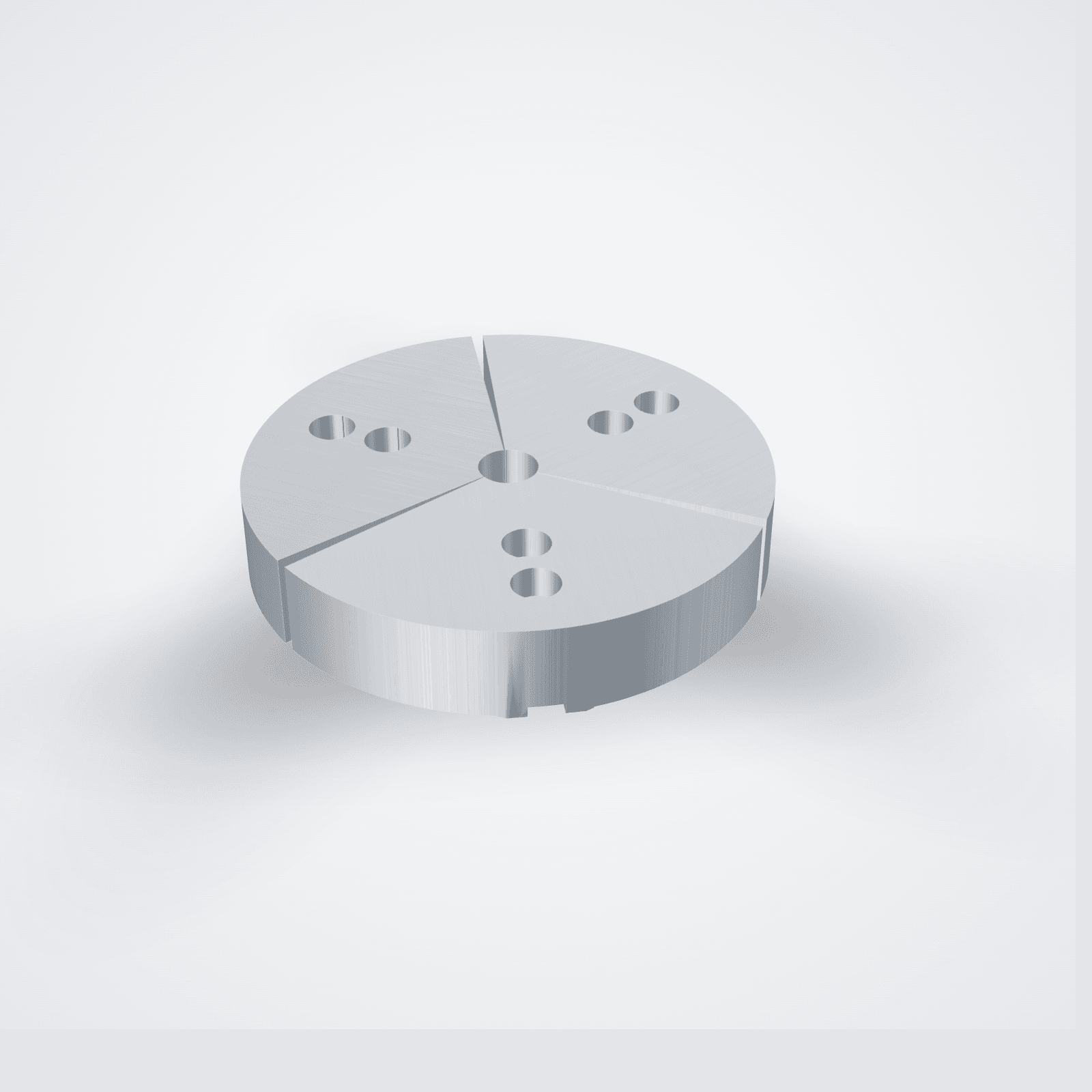

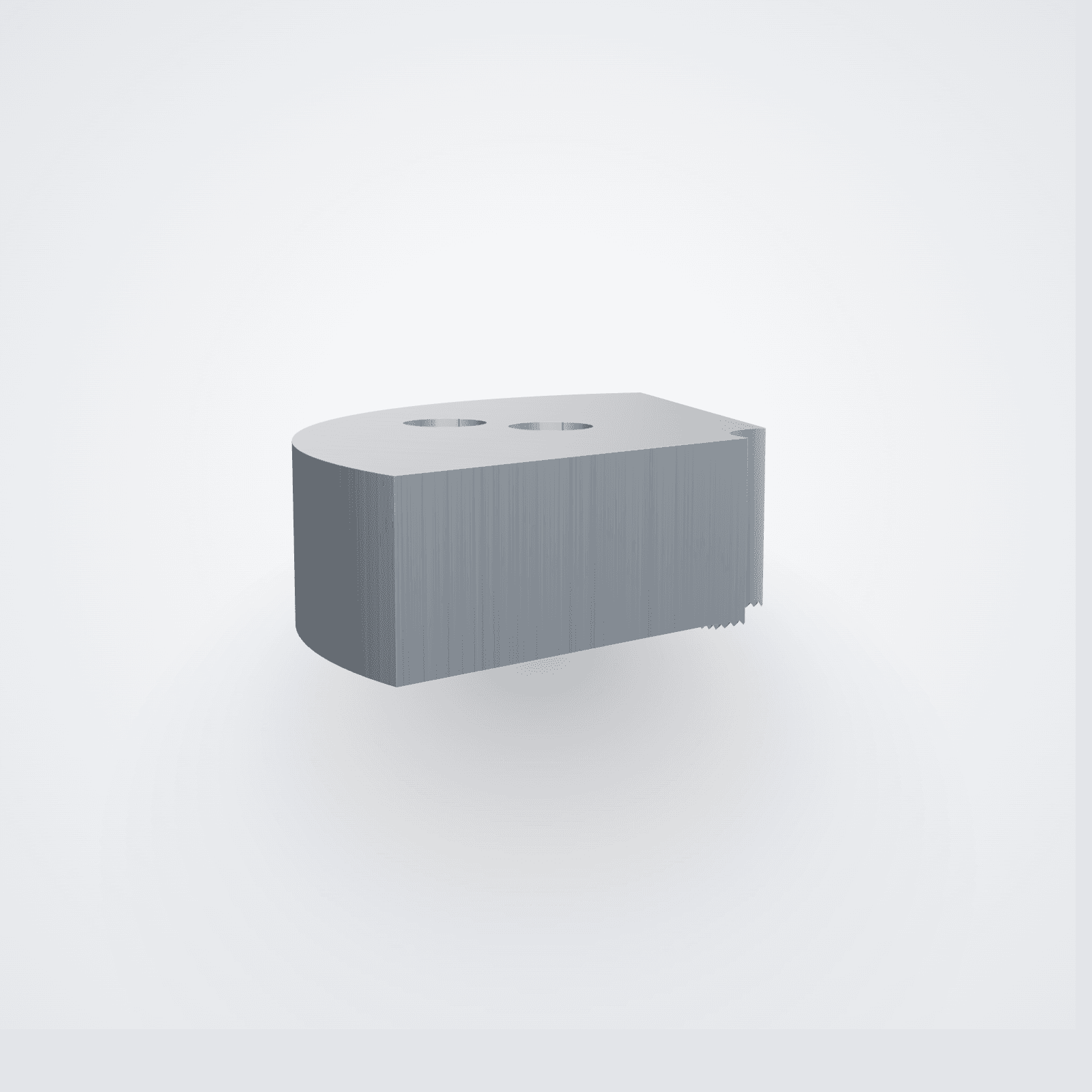

Segmentbacken Aluminium Ø210 mm · Spitzverzahnung 1,5×60° · Nut 14 · 8-Zoll-Futter Kitagawa, Schunk NCK, SMW u.a. · Satz (3 St.)
Artikelnummer
WBA-15-14-210-SEG
Strobel Industry · Eigenfertigung
Weiche Spannbacken aus eigener CNC-Fertigung in Deutschland. Versand in 3-5 Werktagen.
Beschreibung
Segmentbacken Ø 210 mm zum Ausdrehen, 3×120°, Höhen 40/60/100 mm. Spitzverzahnung 1,5×60°, Nut 14 mm, 8-Zoll-Klasse. Gefräst bei Strobel Industry auf eigenen CNC-Maschinen in Deutschland. Versand innerhalb von 3-5 Werktagen. Schnittstelle: Spitzverzahnung 1,5×60°, Nutbreite 14 mm (H8), Schrauben 2x M12, Lochabstand 25 mm. 8-Zoll-Klasse, JP/KR/TW + Schunk NCK (8-Zoll-Klasse). Passend u.a. für: Forkardt Keilhaken-Futter mit Nut MS14 — Modell bitte anfragen, Kitagawa B208 (210 mm), Kitagawa BB-208 (210 mm), Samchully HCH-08, Samchully HS-08, AutoStrong N-208 (210 mm), HOWA HO15M8, MMK Matsumoto HA8-Serie (8″), Schunk ROTA NCK plus 210 (210 mm), Bison 2405-K Ø200 (200 mm), SMW-Autoblok BB-M / BH-M 210 (210 mm). Herstellernamen dienen ausschließlich als Kompatibilitätsangabe. Maße: Ø 210 mm, Höhen 40/60/100 mm. Werkstoff: Aluminium. Lieferumfang: Satz = 3 Backen, ohne Nutensteine/Schrauben.
Kurzdaten
- Artikelnummer
- WBA-15-14-210-SEG
- Verpackungseinheit
- 1 Satz (3 Segmente)
Passt das auf Ihr Futter?
Vier Maße entscheiden. Vergleichen Sie sie mit Ihrem Futter oder Ihrer bisherigen Backe, das dauert keine zehn Sekunden.

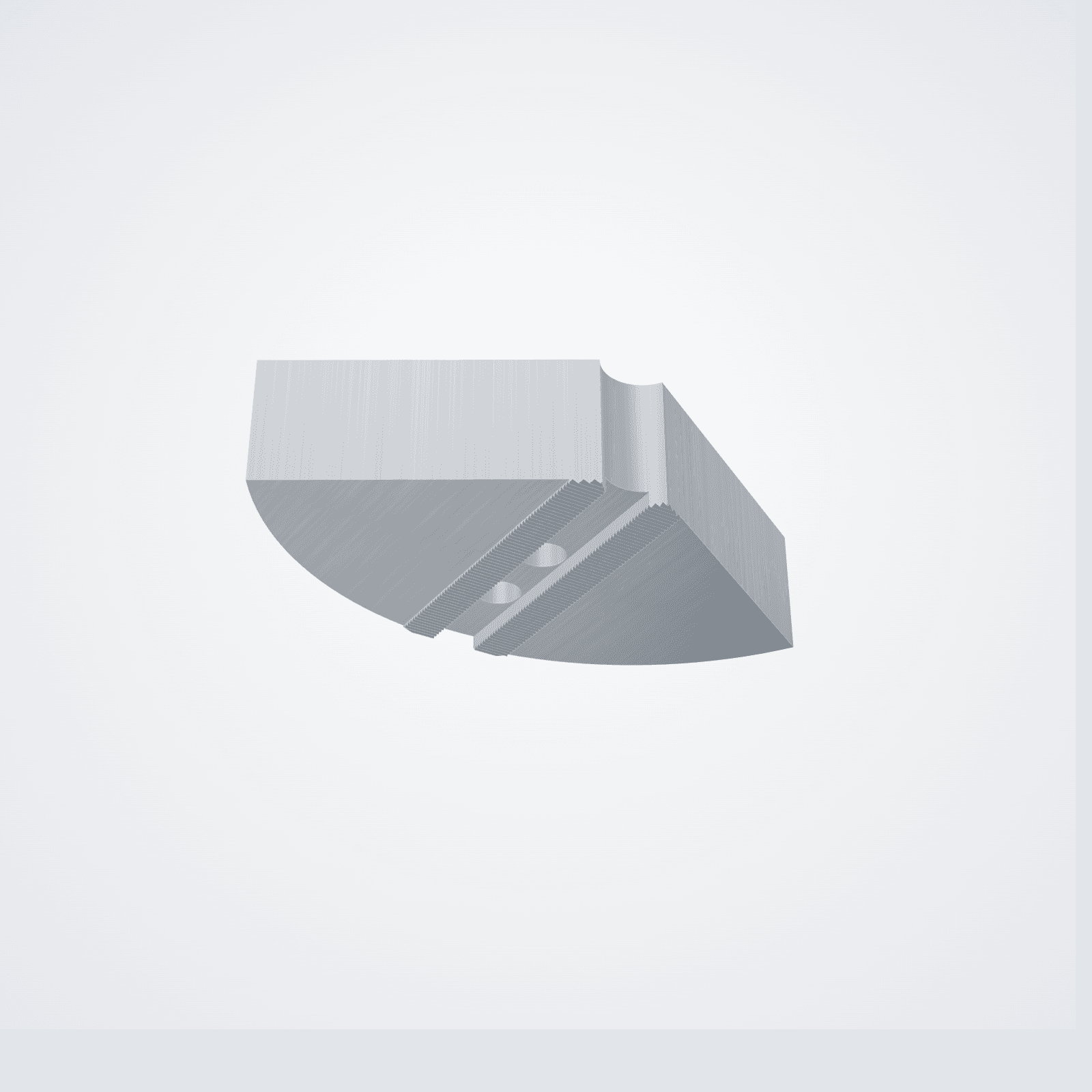

Schnittstelle dieser Backe
- 1VerzahnungSpitzverzahnung 1,5×60°
Zahnprofil auf der Unterseite der Backe. Im Zweifel die Zeichnung (PDF) herunterladen und auflegen.
- 2Nutbreite14 mm (H8)
Breite der Quernut, mit dem Messschieber an der vorhandenen Backe messen.
- 3Backenschrauben2x M12
Gewindegröße der Spannschrauben, meist im Futterhandbuch angegeben.
- 4Lochabstand25 mm
Abstand der beiden Schraubenbohrungen, Mitte zu Mitte.
Stimmen alle vier Angaben, passt die Backe mechanisch auf Ihr Futter.
Futter mit dieser Schnittstelle
- Kitagawa B208210 mm
- Kitagawa BB-208210 mm · Angabe zu prüfen
- Samchully HCH-08HCH · Angabe zu prüfen
- Samchully HS-08HS · Angabe zu prüfen
- AutoStrong N-208210 mm · Angabe zu prüfen
- HOWA HO15M8HO15M · Angabe zu prüfen
- MMK Matsumoto HA8-Serie (8″)HA · Angabe zu prüfen
- Schunk ROTA NCK plus 210210 mm · Angabe zu prüfen
- Bison 2405-K Ø200200 mm · Angabe zu prüfen
- SMW-Autoblok BB-M / BH-M 210210 mm · Angabe zu prüfen
Jedes Modell mit Maßblatt und passenden Artikeln.
Unsicher, ob es passt? Nennen Sie uns Futterhersteller, Typ und Größe, wir gleichen die Maße für Sie ab. Und falls doch etwas nicht passt: Für Verbraucher gilt das 14-tägige Widerrufsrecht.
Passform prüfen lassenHerstellernamen dienen ausschließlich als Kompatibilitätsangabe.
Versand in 3-5 Werktagen
Versand in 3-5 Werktagen
Persönliche Beratung
Von Zerspanern für Zerspaner
CAD & Datenblätter
Zu jeder Backe
Spannbacken
Aufsatz- und Segmentbacken aus einem Programm
Spezifikationen
Stammdaten und technische Daten dieses Artikels
Stammdaten
| Artikelnummer | WBA-15-14-210-SEG |
| Verpackungseinheit | 1 Satz (3 Segmente) |
Technische Daten
| Form | Segmentbacke (3×120°) |
| Höhen | 40 / 60 / 100 mm |
| Klasse | 8-Zoll-Klasse |
| Material | Aluminium EN AW-6082 (AlMgSi1) |
| Nuttiefe | 5 mm (ab Verzahnungsfläche) |
| Fertigung | 100 % Eigenfertigung Strobel Industry GbR (Deutschland) |
| Nutbreite | 14 mm (H8) |
| Schrauben | 2x M12 |
| Verzahnung | Spitzverzahnung 1,5×60° |
| Durchmesser | 210 mm |
| Lochabstand | 25 mm |
| Senkbohrung | Ø 13 / Senkung Ø 19 × 13 mm tief |
| Lieferumfang | Satz = 3 Backen, ohne Nutensteine/Schrauben |
| Verfügbarkeit | Versand in 3-5 Werktagen |
| Kompatible Futter | Forkardt Keilhaken-Futter mit Nut MS14 — Modell bitte anfragen, Kitagawa B208 (210 mm), Kitagawa BB-208 (210 mm), Samchully HCH-08, Samchully HS-08, AutoStrong N-208 (210 mm), HOWA HO15M8, MMK Matsumoto HA8-Serie (8″), Schunk ROTA NCK plus 210 (210 mm), Bison 2405-K Ø200 (200 mm), SMW-Autoblok BB-M / BH-M 210 (210 mm) |
Abmessungen je Höhe
| Artikelnummer | Ø × H (mm) | Gewicht (kg/Satz) |
|---|---|---|
| WBA-15-14-210-40-SEG | Ø 210 × 40 | 3,4 |
| WBA-15-14-210-60-SEG | Ø 210 × 60 | 5,1 |
| WBA-15-14-210-100-SEG | Ø 210 × 100 | 8,6 |

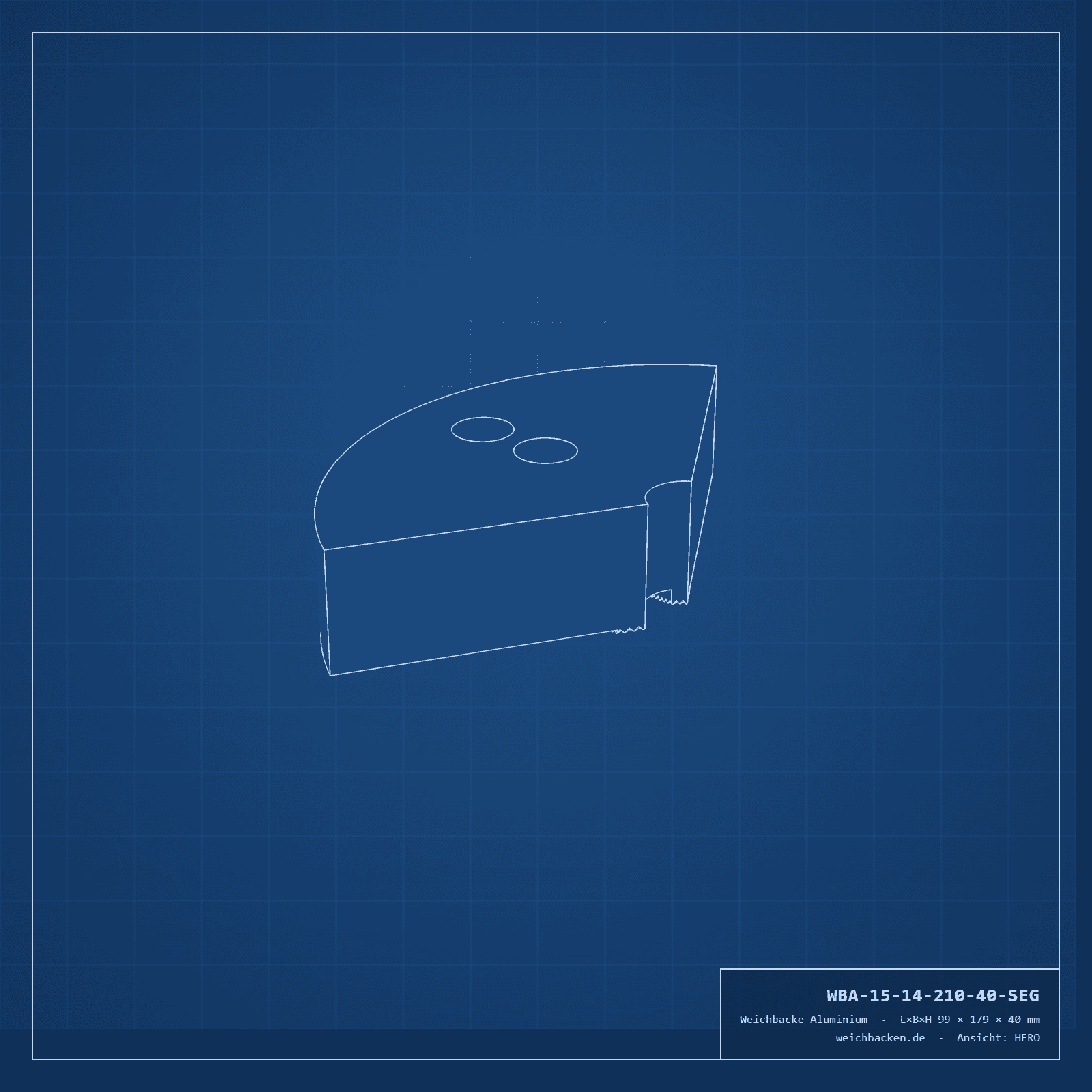

Maßbild aus der Werkstattzeichnung zu WBA-15-14-210-40-SEG. Die übrigen Artikel dieser Familie unterscheiden sich nur in der Höhe.
Häufige Fragen zu diesem Artikel
Die Dinge, die vor dem Bestellen meistens noch offen sind.
Passt diese Backe auf mein Drehfutter?
Diese Backe hat Spitzverzahnung 1,5×60°, Nutbreite 14 mm (H8) und 2× M12 im Lochabstand 25 mm. Stimmen diese drei Werte mit Ihrer Grundbacke überein, passt sie — der Name des Futterherstellers spielt dabei keine Rolle. Nach Katalogdaten passend sind unter anderem Kitagawa B208 (210 mm), Kitagawa BB-208 (210 mm), Samchully HCH-08.
Auf welchen Durchmesser drehe ich diese Segmentbacke aus?
Die Angabe 210 mm ist das Ausdrehmaß-Feld des Segments und muss zum Spanndurchmesser Ihres Werkstücks passen. Ausgedreht wird auf der eigenen Maschine unter Betriebs-Spanndruck und in Spannrichtung vorgespannt. Erst dadurch entsteht die große Anlagefläche, die den Verformungsvorteil ausmacht.
Was gehört zum Satz, und was brauche ich zusätzlich?
Satz = 3 Backen, ohne Nutensteine/Schrauben. Einzelne Backen verkaufen wir nicht: Die drei Backen eines Satzes werden gemeinsam ausgedreht und behalten ihre Position im Futter, eine einzeln nachgekaufte Backe zerstört den Rundlauf. Zusätzlich brauchen Sie drei Nutensteine für Nut 14 mm und sechs Schrauben M12 in Länge gleich Backenhöhe — beides gibt es im Zubehör, sofern es nicht ohnehin am Futter verbleibt.
Wie schnell ist ein Backensatz lieferbar?
Jede Bestellung geht innerhalb von 3–5 Werktagen bei uns raus, direkt aus der eigenen Fertigung. Dazu kommt die Laufzeit von DHL oder UPS.
Wann Segmentbacken statt normaler Weichbacken?
Segmentbacken vergrößern die Anlagefläche auf einen Großteil des Umfangs. Das verteilt die Spannkraft und reduziert die Punktbelastung, ideal für dünnwandige Ringe, Büchsen und Gehäuse, die unter drei schmalen Backen oval würden. Für kompakte, steife Werkstücke reichen normale Aufsatzbacken; Segmentbacken sind das Werkzeug für verformungsempfindliche Teile.
