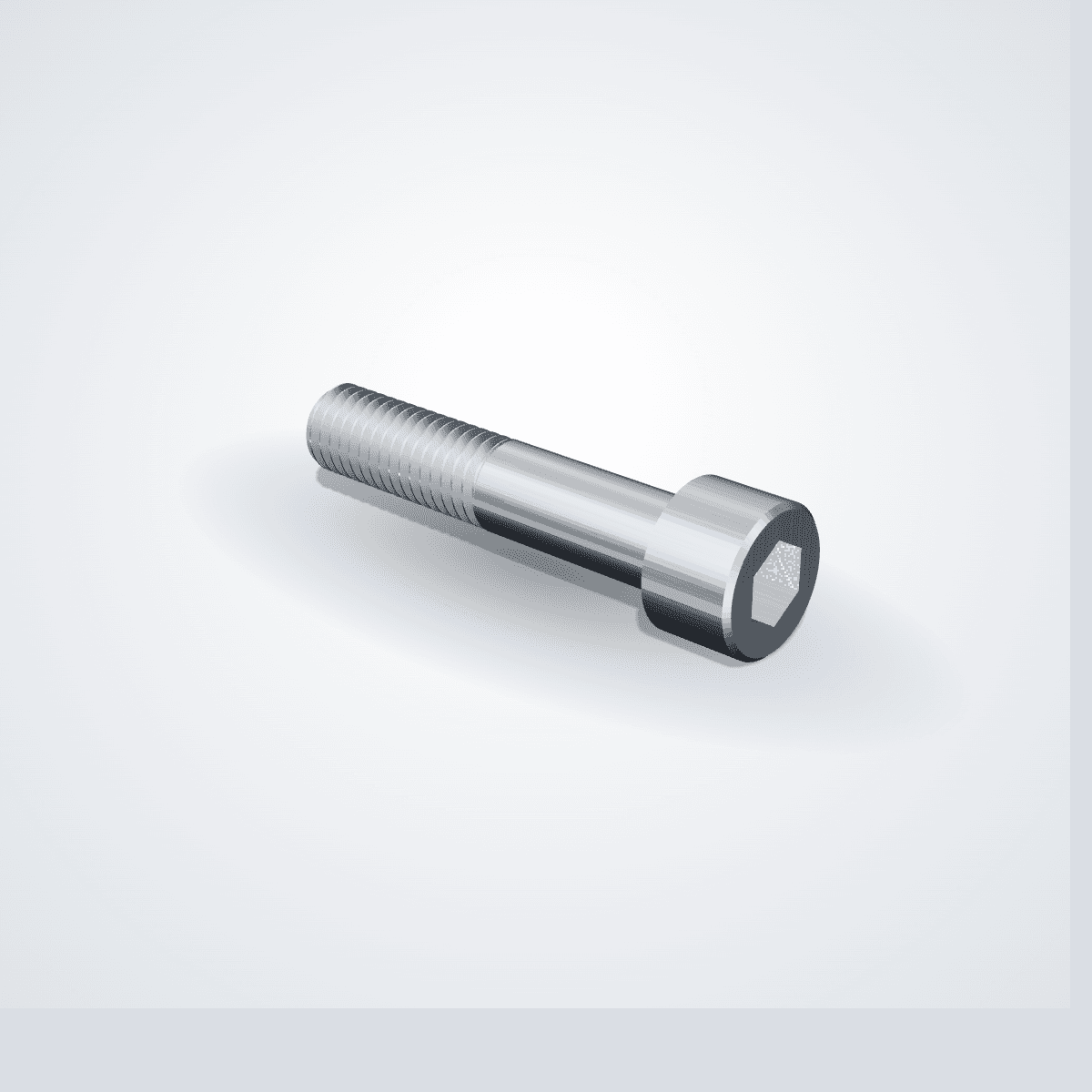

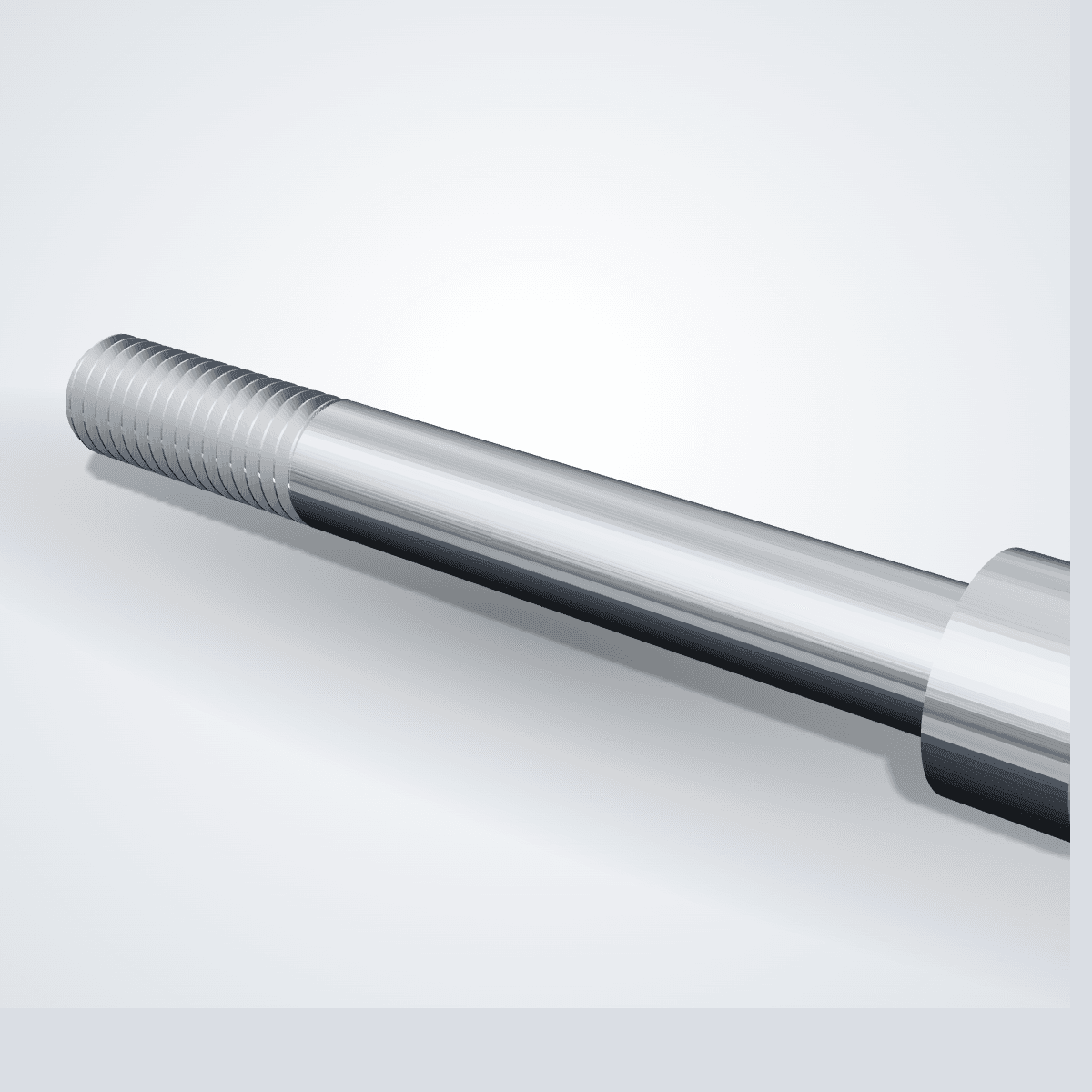

Backenschrauben DIN 912 (6er-Satz)
Artikelnummer
SCH-M10-L30
Strobel Industry · Eigenfertigung
Weiche Spannbacken aus eigener CNC-Fertigung in Deutschland. Versand in 3-5 Werktagen.
Beschreibung

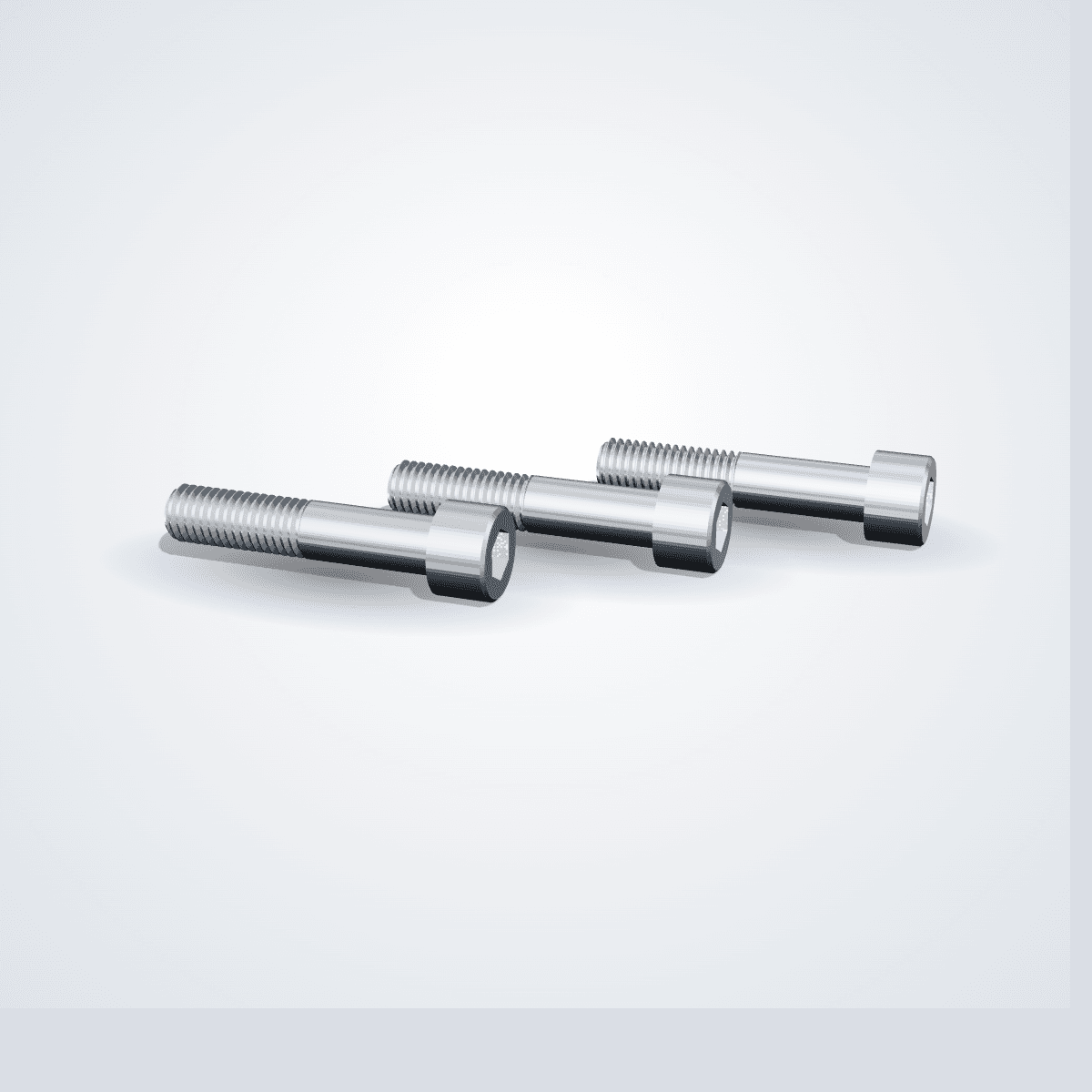

Zylinderschrauben mit Innensechskant nach DIN 912, Festigkeitsklasse 12.9 — zum Befestigen der Aufsatzbacken auf den Grundbacken. Die Auswahl ist einfach: Gewinde steht in der Spec-Tabelle Ihrer Backe, und die Länge ist gleich der Backenhöhe — eine H60-Backe braucht L 60. So greift die Schraube exakt um die Senktiefe im Nutenstein. Für Zoll-Futter sind 3/8-16 UNC und 1/2-13 UNC dabei. Backen in diesem Raster führen wir noch nicht, und die Zoll-Nutbreiten 12,7 und 15,9 mm fanden wir in keinem Katalog belegt — messen Sie vor der Bestellung an Ihrer Grundbacke nach. Lieferumfang: 6 Stück — ein kompletter Backensatz (3 Backen à 2 Schrauben).
Kurzdaten
- Artikelnummer
- SCH-M10-L30
- Verpackungseinheit
- 6 Stück (1 Satz)
Versand in 3-5 Werktagen
Versand in 3-5 Werktagen
Persönliche Beratung
Von Zerspanern für Zerspaner
CAD & Datenblätter
Zu jeder Backe
Spannbacken
Aufsatz- und Segmentbacken aus einem Programm
Spezifikationen
Stammdaten und technische Daten dieses Artikels
Stammdaten
| Artikelnummer | SCH-M10-L30 |
| Verpackungseinheit | 6 Stück (1 Satz) |
Technische Daten

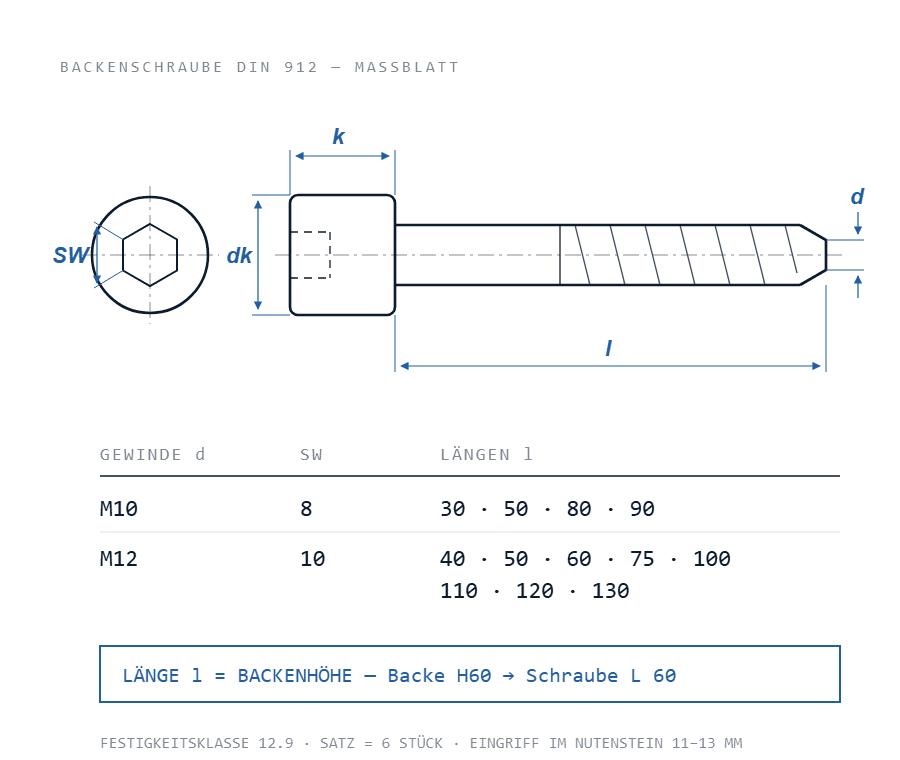

| Norm | DIN 912 (Zylinderschraube, Innensechskant) |
| Länge | = Backenhöhe (L 30–130 mm) |
| Gewinde | M10 (SW 8) · M12 (SW 10) · 3/8-16 UNC · 1/2-13 UNC |
| Lieferumfang | 6 Stück (für einen Backensatz) |
| Festigkeitsklasse | 12.9 |
| Eingriff im Nutenstein | 11–13 mm (= Senktiefe der Backe) |
Häufige Fragen zu diesem Artikel
Die Dinge, die vor dem Bestellen meistens noch offen sind.
Wie viele Nutensteine und Schrauben brauche ich?
Je Backe zwei Schrauben und einen Nutenstein. Der Stein trägt beide Gewinde im Lochabstand der Backe. Für einen kompletten 3-Backen-Satz also drei Nutensteine und ein 6er-Schraubensatz.
Welche Schraubenlänge passt zu meiner Backe?
Länge gleich Backenhöhe: Eine 60 mm hohe Backe braucht L 60, eine 100er L 100. Der Grund ist die genormte Senktiefe unserer Backen. Bei dieser Länge greift die Schraube exakt um die Senktiefe im vergüteten Nutenstein, ohne unten anzustoßen.
Passen die Nutensteine auch auf Futter anderer Hersteller?
Ja, wenn Nutbreite und Schraubengewinde stimmen. Das Raster entspricht Kitagawa B206–B212 und passt damit auch auf zahlreiche Futter von Röhm, Schunk oder Samchully mit gleicher Nut. Maßgeblich sind immer Nutbreite und Gewinde Ihrer Grundbacke.
Mit welchem Drehmoment ziehe ich die Backenschrauben an?
Es gilt die Angabe in der Betriebsanleitung Ihres Futters. Die Werte gehen zwischen den Herstellern weit auseinander. Als Größenordnung nennt Kitagawa für Innensechskantschrauben 73 Nm bei M10 und 107 Nm bei M12. Immer mit dem Drehmomentschlüssel, über Kreuz und gleichmäßig anziehen. Mit dem Sechskantschlüssel nach Gefühl geht es nicht.
Wie schnell wird geliefert?
Jede Bestellung geht innerhalb von 3–5 Werktagen bei uns raus, direkt aus der eigenen Fertigung. Dazu kommt die Laufzeit von DHL oder UPS.
