Weiche Aufsatzbacken Aluminium, gerade · Spitzverzahnung 1,5×60° · Nut 16 · 10-Zoll-Futter Kitagawa B210 u.a. · Satz (3 St.)
Artikelnummer
WBA-15-16
Strobel Industry · Eigenfertigung
Weiche Spannbacken aus eigener CNC-Fertigung in Deutschland. Versand in 3-5 Werktagen.
Beschreibung

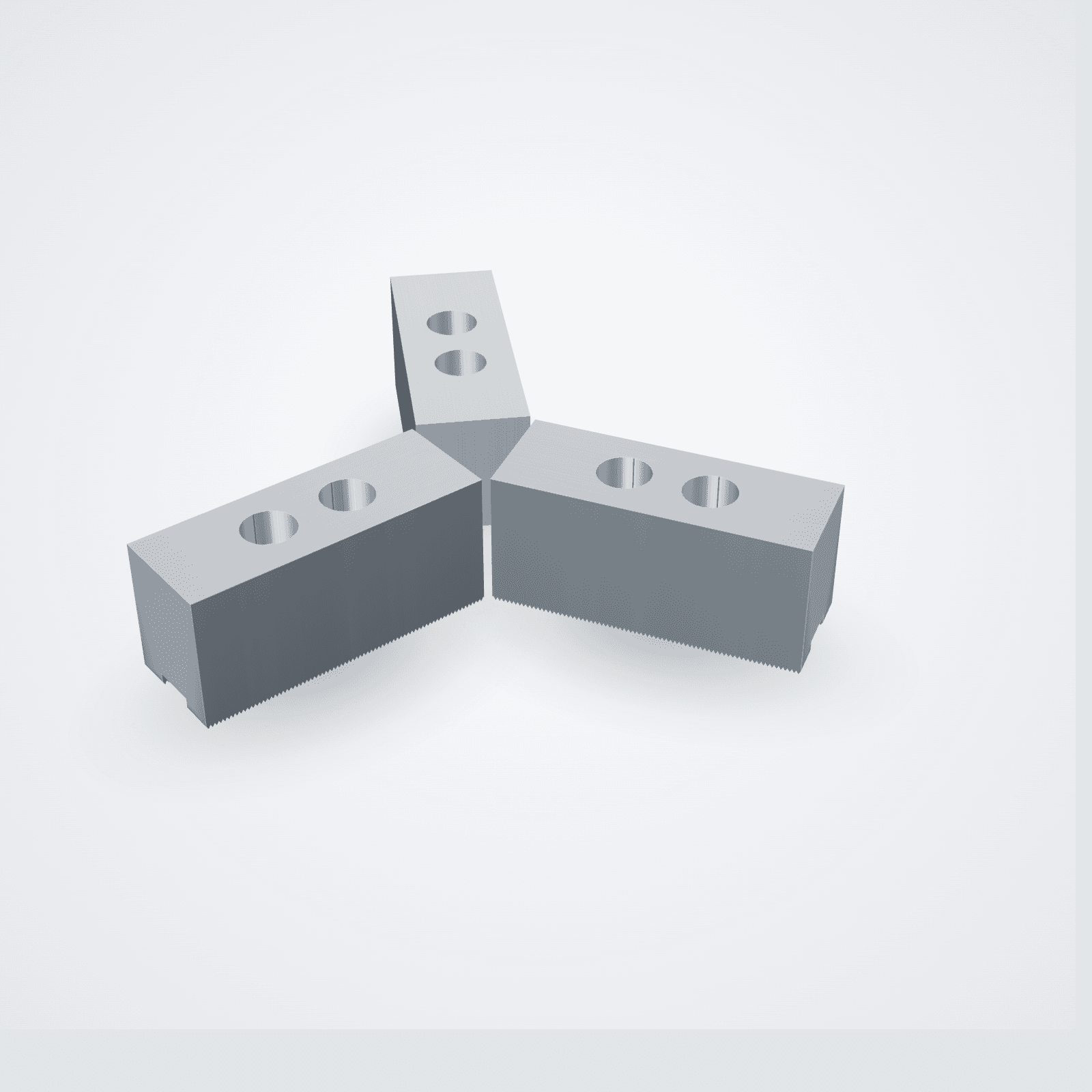

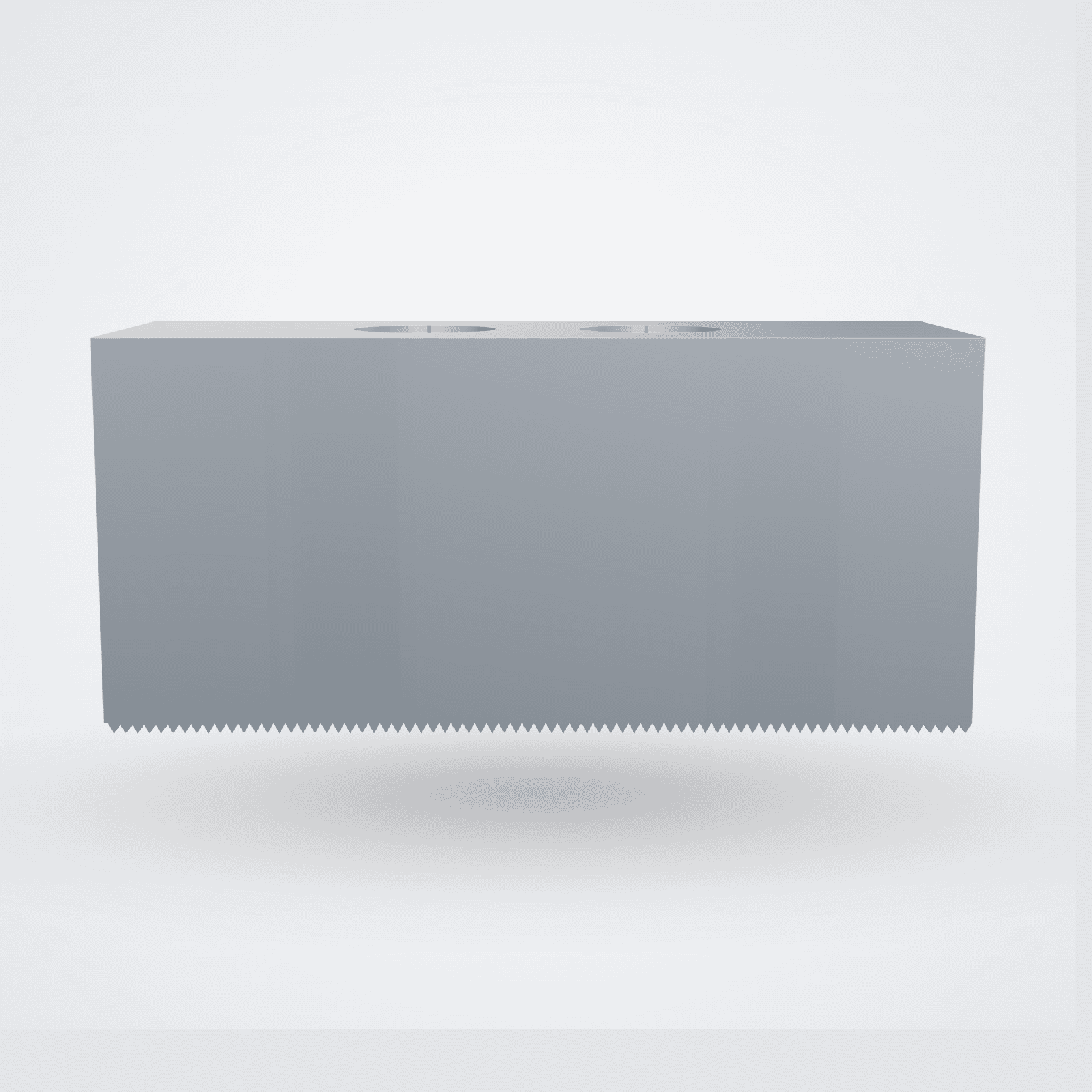

Weiche Aufsatzbacken 110 × 40 mm, gerade, Höhen 50/75/120 mm. Spitzverzahnung 1,5×60°, Nut 16 mm, 10-Zoll-Klasse. Gefräst bei Strobel Industry auf eigenen CNC-Maschinen in Deutschland. Versand innerhalb von 3-5 Werktagen. Schnittstelle: Spitzverzahnung 1,5×60°, Nutbreite 16 mm (H8), Schrauben 2x M12, Lochabstand 30 mm. 10-Zoll-Klasse, 10-Zoll-Klasse (Kitagawa B210). Passend u.a. für: Forkardt Keilhaken-Futter mit Nut MS16 — Modell bitte anfragen, Kitagawa B210 (254 mm). Herstellernamen dienen ausschließlich als Kompatibilitätsangabe. Maße: 110 × 40 mm (L × B), Höhen 50/75/120 mm. Werkstoff: Aluminium. Lieferumfang: Satz = 3 Backen, ohne Nutensteine/Schrauben.
Kurzdaten
- Artikelnummer
- WBA-15-16
- Verpackungseinheit
- 1 Satz (3 Backen)
Passt das auf Ihr Futter?
Vier Maße entscheiden. Vergleichen Sie sie mit Ihrem Futter oder Ihrer bisherigen Backe, das dauert keine zehn Sekunden.
Schnittstelle dieser Backe
- 1VerzahnungSpitzverzahnung 1,5×60°

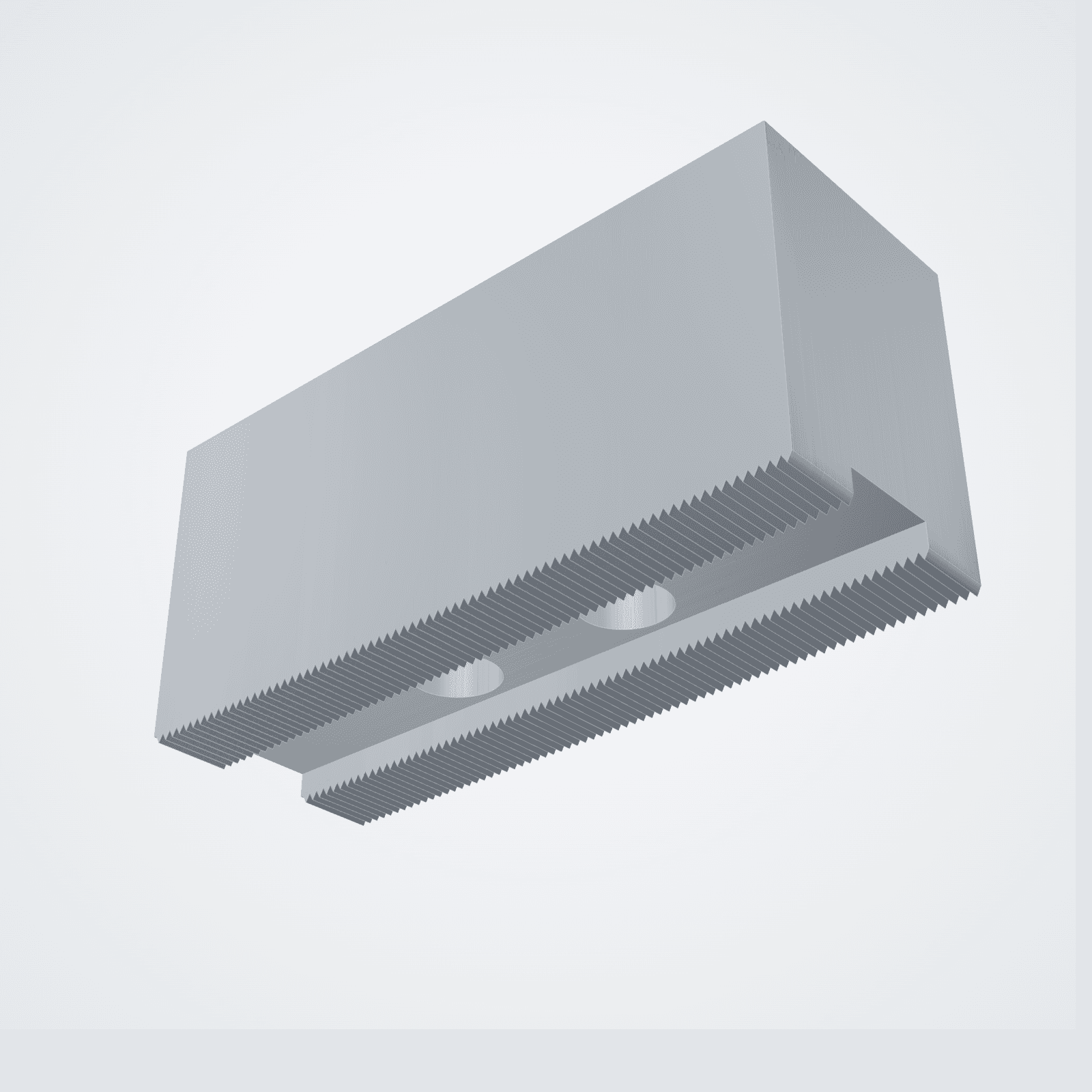

Zahnprofil auf der Unterseite der Backe. Im Zweifel die Zeichnung (PDF) herunterladen und auflegen.
- 2Nutbreite16 mm (H8)
Breite der Quernut, mit dem Messschieber an der vorhandenen Backe messen.
- 3Backenschrauben2x M12
Gewindegröße der Spannschrauben, meist im Futterhandbuch angegeben.
- 4Lochabstand30 mm
Abstand der beiden Schraubenbohrungen, Mitte zu Mitte.
Stimmen alle vier Angaben, passt die Backe mechanisch auf Ihr Futter.
Futter mit dieser Schnittstelle
Jedes Modell mit Maßblatt und passenden Artikeln. Die Zuordnung stammt aus Herstellerkatalogen, gleichen Sie vor der Erstbestellung die vier Maße dieser Schnittstelle ab oder fragen Sie uns.
Unsicher, ob es passt? Nennen Sie uns Futterhersteller, Typ und Größe, wir gleichen die Maße für Sie ab. Und falls doch etwas nicht passt: Für Verbraucher gilt das 14-tägige Widerrufsrecht.
Passform prüfen lassenHerstellernamen dienen ausschließlich als Kompatibilitätsangabe.
Versand in 3-5 Werktagen
Versand in 3-5 Werktagen
Persönliche Beratung
Von Zerspanern für Zerspaner
CAD & Datenblätter
Zu jeder Backe
Spannbacken
Aufsatz- und Segmentbacken aus einem Programm
Spezifikationen
Stammdaten und technische Daten dieses Artikels
Stammdaten
| Artikelnummer | WBA-15-16 |
| Verpackungseinheit | 1 Satz (3 Backen) |
Technische Daten
| Form | Aufsatzbacke, gerade |
| Höhen | 50 / 75 / 120 mm |
| Klasse | 10-Zoll-Klasse |
| Material | Aluminium EN AW-6082 (AlMgSi1) |
| Nuttiefe | 5 mm (ab Verzahnungsfläche) |
| Fertigung | 100 % Eigenfertigung Strobel Industry GbR (Deutschland) |
| Nutbreite | 16 mm (H8) |
| Schrauben | 2x M12 |
| Verzahnung | Spitzverzahnung 1,5×60° |
| Lochabstand | 30 mm |
| Senkbohrung | Ø 13 / Senkung Ø 19 × 13 mm tief |
| Lieferumfang | Satz = 3 Backen, ohne Nutensteine/Schrauben |
| Ausdrehen bis | 40,5 mm ab Spannseite (dahinter beginnt die Senkbohrung) |
| Verfügbarkeit | Versand in 3-5 Werktagen |
| Länge × Breite | 110 × 40 mm |
| Kompatible Futter | Forkardt Keilhaken-Futter mit Nut MS16 — Modell bitte anfragen, Kitagawa B210 (254 mm) |
Abmessungen je Höhe
| Artikelnummer | L × B × H (mm) | Gewicht (kg/Satz) |
|---|---|---|
| WBA-15-16-50 | 110 × 40 × 50 | 1,6 |
| WBA-15-16-75 | 110 × 40 × 75 | 2,4 |
| WBA-15-16-120 | 110 × 40 × 120 | 3,9 |

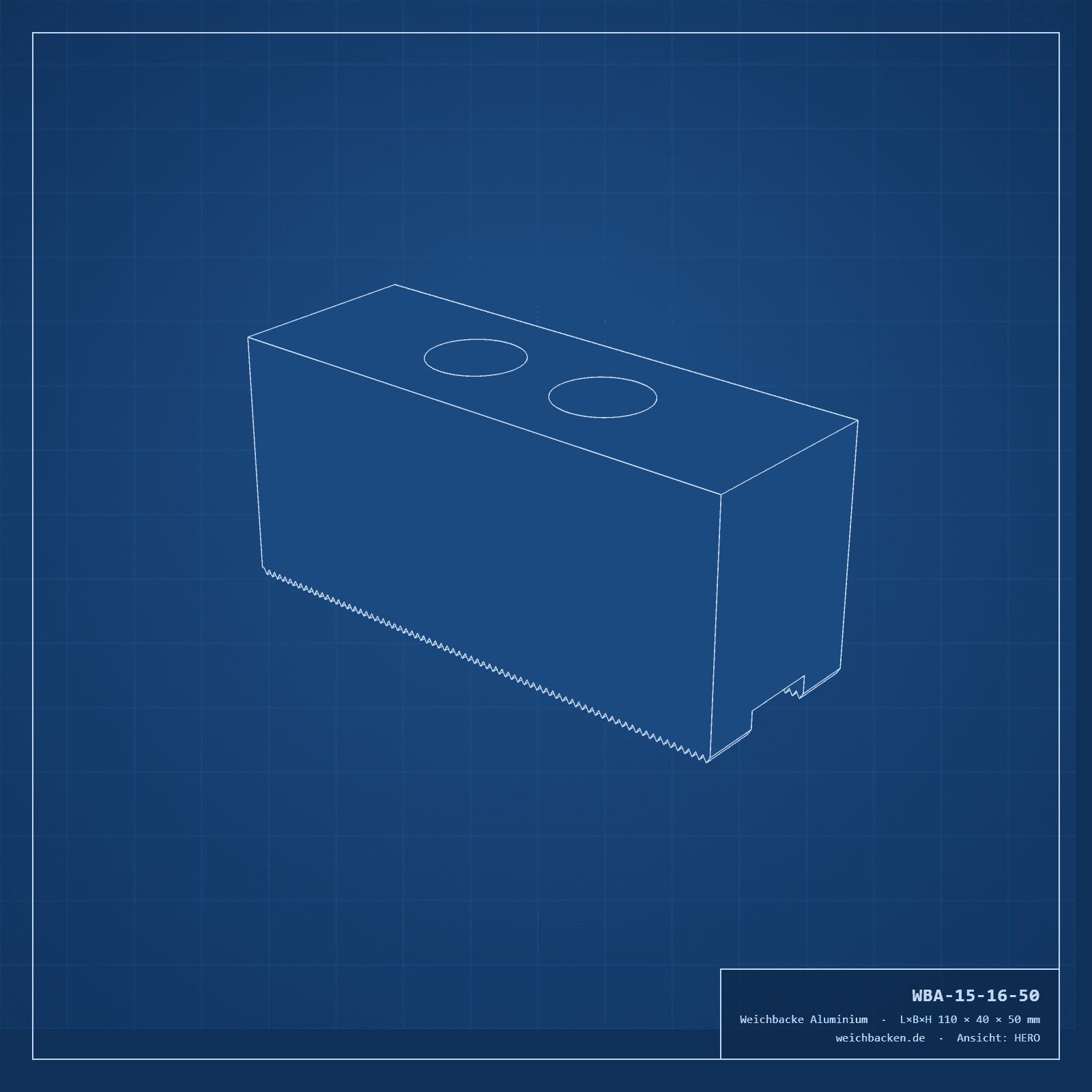

Maßbild aus der Werkstattzeichnung zu WBA-15-16-50. Die übrigen Artikel dieser Familie unterscheiden sich nur in der Höhe.
Häufige Fragen zu diesem Artikel
Die Dinge, die vor dem Bestellen meistens noch offen sind.
Passt diese Backe auf mein Drehfutter?
Diese Backe hat Spitzverzahnung 1,5×60°, Nutbreite 16 mm (H8) und 2× M12 im Lochabstand 30 mm. Stimmen diese drei Werte mit Ihrer Grundbacke überein, passt sie — der Name des Futterherstellers spielt dabei keine Rolle. Nach Katalogdaten passend sind unter anderem Kitagawa B210 (254 mm).
Wie weit lässt sich diese Backe ausdrehen?
Bei dieser Backe steht Material bis 40,5 mm ab Spannseite zur Verfügung, dahinter beginnt die Senkbohrung. Weichbacken werden nicht fertig geliefert, sondern in der eigenen Maschine auf das Werkstückmaß ausgedreht, unter Betriebs-Spanndruck und in Spannrichtung vorgespannt. Erst dadurch entsteht der vollflächige Sitz und ein Rundlauf von typisch 5 bis 15 µm.
Was gehört zum Satz, und was brauche ich zusätzlich?

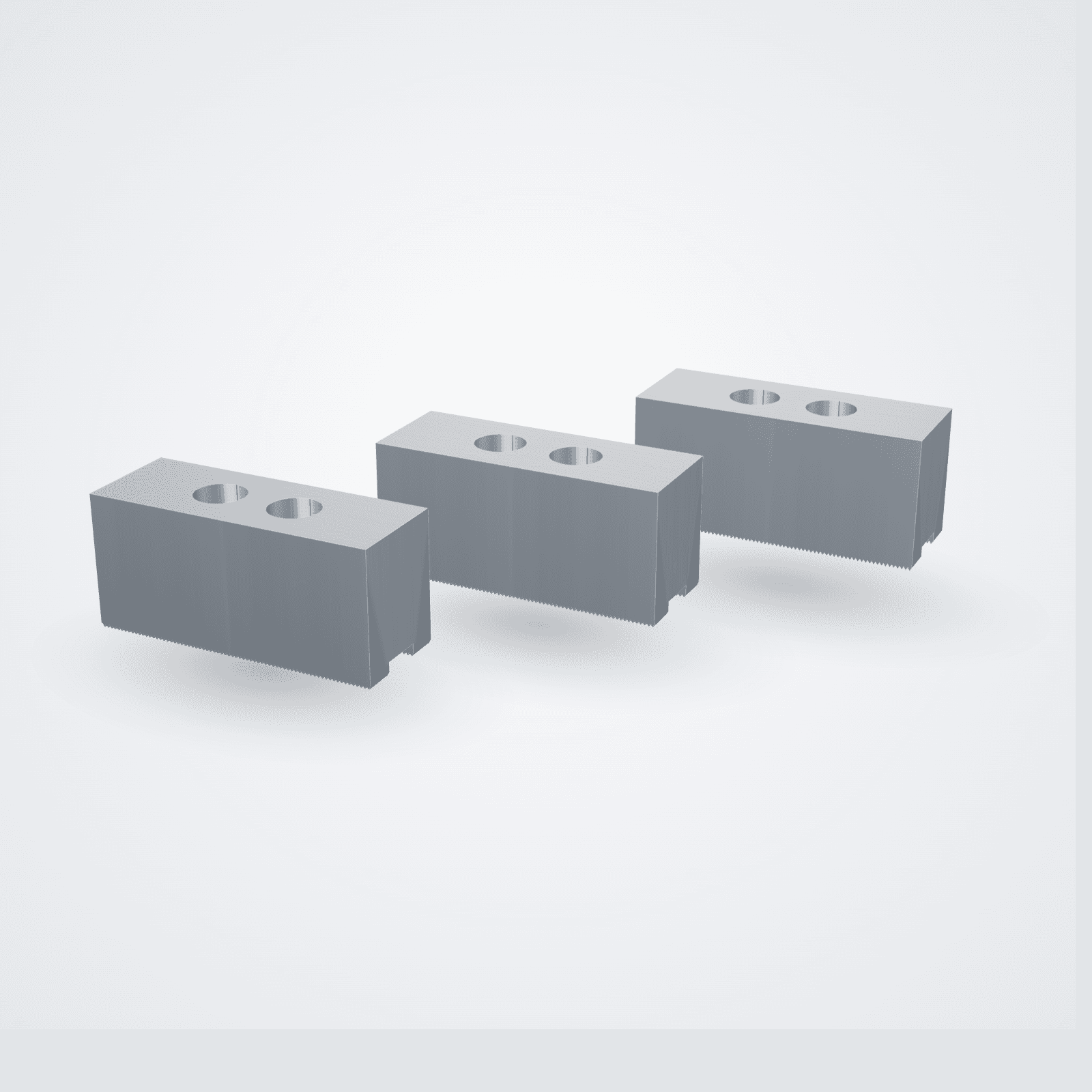

Satz = 3 Backen, ohne Nutensteine/Schrauben. Einzelne Backen verkaufen wir nicht: Die drei Backen eines Satzes werden gemeinsam ausgedreht und behalten ihre Position im Futter, eine einzeln nachgekaufte Backe zerstört den Rundlauf. Zusätzlich brauchen Sie drei Nutensteine für Nut 16 mm und sechs Schrauben M12 in Länge gleich Backenhöhe — beides gibt es im Zubehör, sofern es nicht ohnehin am Futter verbleibt.
Wie schnell ist ein Backensatz lieferbar?
Jede Bestellung geht innerhalb von 3–5 Werktagen bei uns raus, direkt aus der eigenen Fertigung. Dazu kommt die Laufzeit von DHL oder UPS.
Alu oder Stahl als Weichbacken-Material?
Fachlich gilt: Aluminium ist für die meisten Anwendungen die bessere Wahl. Rund ein Drittel des Gewichts, schneller ausgedreht, werkstückschonend und günstiger. Stahl lohnt sich bei hohen Spannkräften, schwerer Zerspanung und abrasiven Werkstücken. Im Shop liefern wir derzeit ausschließlich Aluminium; die Stahl-Ausführung ist in Vorbereitung. Bei Bedarf melden Sie sich kurz bei uns.
Mehr davon steht in den häufigen Fragen.
